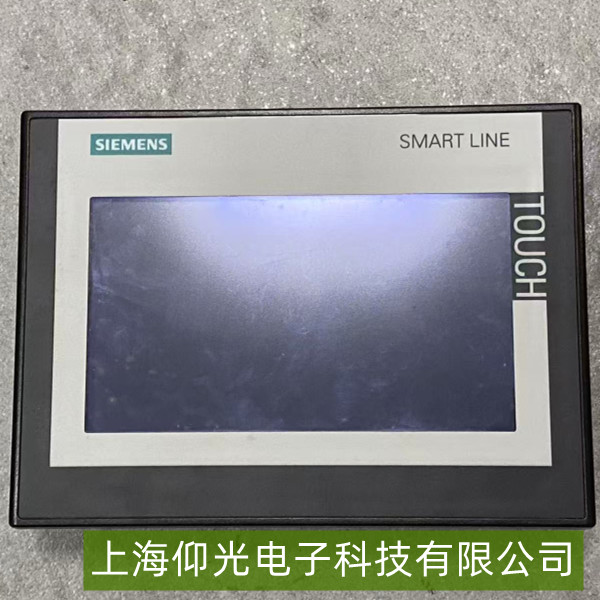

西門子TP1200觸摸屏花屏故障深度解析
一、故障現象

西門子TP1200觸摸屏出現花屏故障時，屏幕顯示畫面出現雜亂的色塊、條紋，圖像模糊不清，嚴重時部分區域甚至無法正常顯示內容，影響操作人員對設備運行狀態和參數的讀取與操作。

二、可能原因分析
硬件連接問題
排線松動或損壞：觸摸屏與主板之間的排線負責傳輸顯示信號，如果排線松動、接觸不良或者因長期彎折、拉扯而損壞，會導致信號傳輸不穩定，從而出現花屏現象。

屏幕與主板連接接口故障：連接接口可能因氧化、臟污或者物理損壞，影響信號的正常傳輸，引發花屏。

顯示驅動問題
驅動程序不兼容或損壞：如果觸摸屏的顯示驅動程序與操作系統不兼容，或者驅動程序在安裝過程中出現錯誤、損壞，可能導致屏幕顯示異常。
顯卡驅動問題：對于帶有獨立顯卡的TP1200觸摸屏，顯卡驅動程序出現問題也會影響屏幕顯示，出現花屏故障。

硬件故障
屏幕本身故障：屏幕的液晶面板、背光燈等硬件組件可能因長時間使用、高溫、靜電等原因出現故障，如液晶面板老化、背光燈損壞，導致屏幕顯示花屏。
主板故障：主板上的顯示處理芯片、電容、電阻等電子元件可能因過熱、過電壓、短路等原因損壞，影響顯示信號的處理和傳輸，引發花屏。

環境因素
電磁干擾：觸摸屏工作環境中的電磁干擾，如附近有大功率電機、變壓器、電焊機等設備，可能干擾顯示信號的正常傳輸，導致花屏。
溫度和濕度：過高或過低的溫度、濕度可能影響觸摸屏內部電子元件的性能，如高溫可能導致液晶面板膨脹、變形，濕度過高可能導致電路短路，從而出現花屏故障。

三、故障排查與解決方法
檢查硬件連接
重新插拔觸摸屏與主板之間的排線，確保連接牢固。檢查排線是否有破損，如有損壞則更換排線。
清潔連接接口，去除氧化層和臟污，確保接口接觸良好。如果接口損壞，需進行維修或更換。

更新或重新安裝驅動程序
進入操作系統設備管理器，檢查顯示驅動程序是否正常。如果驅動程序不兼容或損壞，卸載現有驅動程序，然后從西門子官方網站下載并安裝最新的兼容驅動程序。
對于帶有獨立顯卡的觸摸屏，同樣檢查并更新顯卡驅動程序。

檢測硬件
使用專業的檢測設備對屏幕進行檢測，判斷屏幕本身是否存在故障。如果屏幕故障，需更換屏幕。
檢查主板上的電子元件是否有明顯的損壞跡象，如燒焦、鼓包等。使用萬用表等工具檢測元件的工作狀態，如有損壞則進行更換。

改善環境條件
將觸摸屏遠離大功率電機、變壓器等電磁干擾源，或者對觸摸屏進行屏蔽處理，減少電磁干擾的影響。
控制觸摸屏工作環境的溫度和濕度，使其保持在適宜的范圍內（一般溫度為0 - 50℃，濕度為10% - 90%）。
