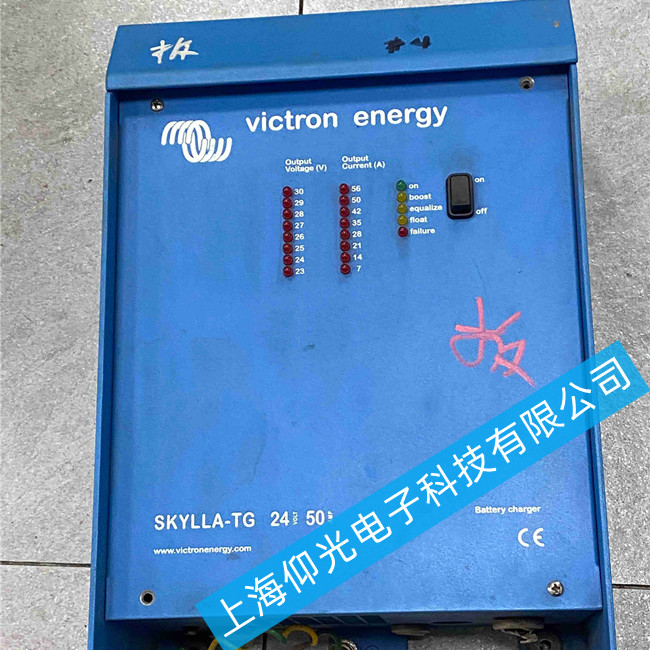

荷蘭VICTRON船用充電器維修SDTG2400501電路板維修
荷蘭VICTRON船用充電器維修前準備
1. 安全防護措施
斷電確認：切斷電源并確認放電完成，高壓電容等元件可能存有殘余電荷
靜電防護：穿戴防靜電手環，避免靜電損壞精密元件
環境要求：確保工作環境干燥、通風，遠離易燃物
2. 工具準備
基礎工具：萬用表、電烙鐵、吸錫器、鑷子、螺絲刀、放大鏡
高級設備：示波器、邏輯分析儀、熱風槍
輔助材料：焊錫絲、助焊劑、洗板水、導熱硅脂
荷蘭VICTRON船用充電器故障診斷方法
1. 外觀檢查
物理?yè)p壞：檢查電路板是否有燒焦痕跡、裂紋、變形
元件狀態：觀察電容是否鼓包、漏液，電阻是否燒黑，焊點是否脫落
線路檢查：查看印制板連接線是否存在斷裂、粘連現象
2. 靜態測量
電源對地阻值：使用萬用表測量電源與地之間的阻值，正常應在歐姆以上
元件測量：測量電阻、電容、二極管、三極管等分力元件參數
短路檢測：若阻值過小（幾個或十幾個歐姆），說明有元器件被擊穿
3. 動態測試
關鍵點電壓：測量電源輸入、芯片供電電壓等關鍵點
信號波形：使用示波器觀察時鐘信號、PWM輸出等波形
溫度檢測：使用紅外測溫儀掃描異常發熱元件
