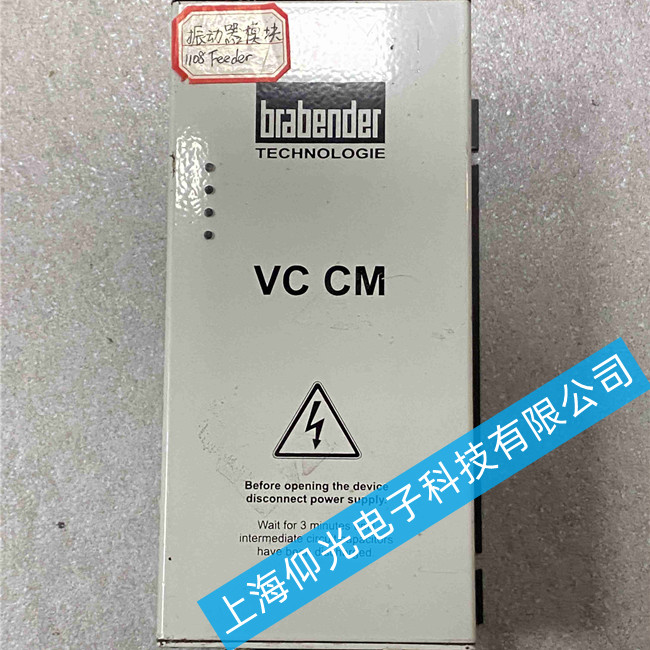

布拉本達振動器模塊維修ISC-VC指示燈不亮故障維修
一、故障現象描述
布拉本達振動器模塊ISC-VC指示燈不亮，通電后設備無任何反應，這是工業設備中常見的電源故障現象。該故障通常表現為模塊指示燈完全不亮，設備無法啟動或工作異常。
二、故障原因分析
1. 電源供電問題
主電源未接通：總開關或斷路器未打開，電源線連接松動或損壞
模塊供電異常：電源模塊損壞、輸出端子松動或保險絲熔斷
背板總線無電：CPU或電源模塊未向背板提供5V或24V直流電源
2. 內部連接故障
焊接點虛焊：電源接口與線路板連接的焊接點因熱脹冷縮出現虛焊，形成高阻接觸（電阻>10Ω），無法為指示燈和核心電路供電
內部導線斷裂：連接電源轉換部件與主板的內部導線（多為0.1mm²的多股銅線）因彎折疲勞出現局部斷裂，導致電流無法通過
絕緣層破損：導線絕緣層被內部金屬件劃破，可能引發短路，導致保護電路動作切斷電源
3. 保護電路觸發
過壓保護動作：因電網電壓驟升（如雷擊導致電壓達300V以上），壓敏電阻擊穿短路，保險絲熔斷
過流保護觸發：因內部電路短路（如電容擊穿），自恢復保險絲電阻從0.1Ω增至10kΩ，阻斷電流傳輸
電源管理芯片故障：芯片因靜電擊穿或外圍元件老化容量下降，導致輸出電壓紋波過大，觸發欠壓保護
4. 模塊本身故障
模塊硬件損壞：因過壓、過流、雷擊或元件老化導致內部電路損壞
指示燈損壞：LED本身故障（較為罕見）
三、故障排查步驟
第一步：檢查電源與供電
確認給整個系統供電的主電源開關已合上
檢查電源模塊的輸入/輸出指示燈是否正常
使用萬用表測量電源模塊的輸出電壓是否在額定范圍內（如24VDC）
檢查保險絲是否燒斷，必要時更換
第二步：檢查安裝與連接
斷電后，用力將模塊重新按壓，確保其與背板或底座緊密連接
檢查所有相關的電源接線和通信電纜是否牢固
檢查電源接口是否松動，針腳是否變形
第三步：內部連接檢查
檢查電源接口焊接點是否虛焊，用助焊劑重新焊接固定
檢查內部導線是否有斷裂或絕緣層破損
用萬用表測量導線電阻，應<0.5Ω，確保電能傳輸無阻
