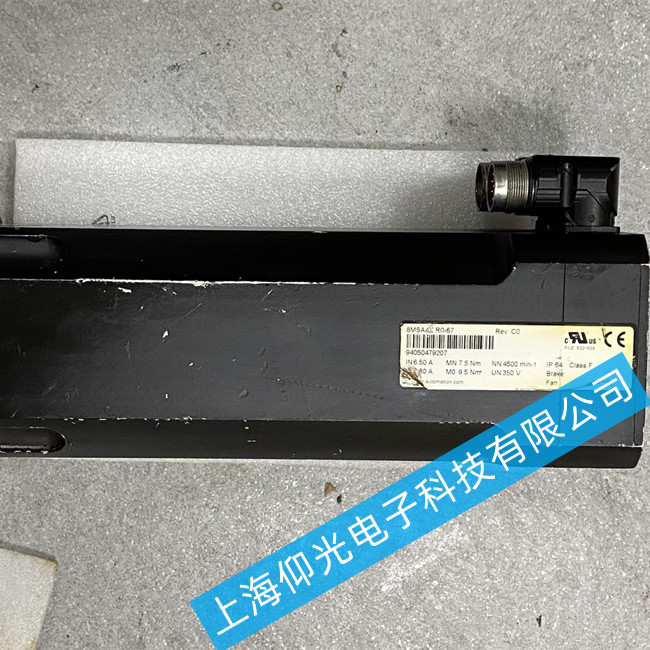

貝加萊伺服電機維修8MSA4XR0-67編碼器故障維修方法
一、貝加萊電機常見編碼器故障類型
1. 電氣類故障
信號丟失或不穩定：表現為編碼器信號忽強忽弱或完全無信號輸出
電氣干擾：高頻噪聲導致信號失真，常見于長電纜或屏蔽不良情況
電源問題：編碼器供電電壓異常(通常為+5V或+12V)
線纜損壞：連接線纜斷路、短路或絕緣層破損
2. 機械類故障
碼盤污染：灰塵、油污等污染物附著在光學/磁性碼盤表面
機械損傷：碼盤破裂、軸彎曲或軸承損壞導致徑向/軸向跳動
安裝問題：編碼器與電機軸不對中或安裝過緊/過松
磨損：長期使用導致的機械部件自然磨損
3. 磁性/光學元件故障
磁極退磁：磁性編碼器的磁極強度下降
光學元件老化：LED光源亮度不足或光電探測器靈敏度下降
刻線損壞：編碼器碼盤上的精密刻線受損
二、故障診斷方法
1. 初步觀察與初步測試
視覺檢查：拆開編碼器護蓋(如可能)，檢查是否有明顯物理損傷、污染或燒蝕痕跡
清潔檢查：使用無絨布和適當清潔劑清除碼盤和透鏡上的污染物
電纜檢查：檢查連接器是否松動、氧化，線纜是否有壓痕、斷裂或磨損
2. 伺服驅動器報警分析
貝加萊伺服驅動器通常會顯示特定故障代碼，常見與編碼器相關的報警包括：
編碼器信號錯誤：信號幅值不足、信號丟失或尾隨誤差過大
位置偏差過大：反饋與指令位置嚴重不符
編碼器通信故障：對于數字總線式編碼器(如EnDat, BiSS)
過熱警告：編碼器內部溫度過高
3. 診斷工具使用
示波器檢測：測量編碼器原始信號波形(如A/B/Z相)，評估信號質量
萬用表測試：檢查編碼器供電電壓是否符合規格要求
貝加萊診斷軟件：使用Automation Studio等工具進行深入診斷
三、常見故障維修方案
1. 信號不穩定/丟失的維修
檢查連接器：重新插拔連接器，必要時更換損壞的接插件
電纜檢查與更換：確認電纜無損傷，必要時代換已知良好的電纜測試
屏蔽處理：確保電纜屏蔽層正確接地，避免電氣干擾
終端電阻檢查：長電纜應用需確認終端電阻配置正確
2. 編碼器污染或輕微機械問題的維修
專業清潔：使用抗靜電材料和專業清潔劑清潔光學元件
機械調整：矯正軸對中，調整安裝預緊力
密封件更換：更換損壞的密封圈防止污染物進入
注意：對于精密光學編碼器，非專業人員不建議自行拆解，內部鏡片對準要求極高
3. 電氣故障維修
電源調整：確保編碼器獲得正確的供電電壓
信號放大：對于允許的編碼器類型，可考慮使用信號放大器
元件更換：更換故障的LED光源、光電探測器或電子元件
