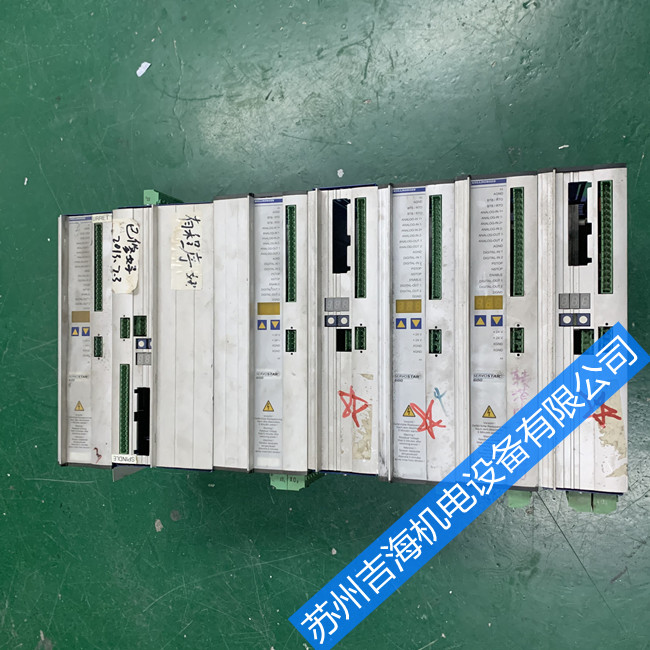

Kollmorgen科爾摩根伺服電機維修 Kollmorgen科爾摩根直流調速器維修 專業維修以下故障（過流故障，過載過載，過熱故障，無顯示故障，缺相故障）等。
科爾摩根伺服驅動器維修解釋原因以及解決措施
E / P 狀態信息 通電狀態正常
. . . 狀態信息 放大器是更新啟動配置
- 狀態信息 編程模式
- S - AS-Enable AS-Enable輸入0V
F01* 散熱片溫度 散熱片溫度過高(默認:80°C)
F02* 超壓 供電過壓
F03* 跟蹤誤差 位置控制器
F04 信息反饋 線纜壞、短路、接地
F05* 欠壓 供電低壓
F06 電機溫度 電機溫度過高，或傳感器故障
F07 內部電壓 內部供應電壓不行
F08* 超速度 電機速度過高，位置偏移
F09 電可擦只讀存儲器 自檢錯誤
F10 信號失靈保護 信號失靈保護(線纜壞或接觸不良)
F11 制動器 線纜壞、短路、接地
F12 電機相位 電機位置丟失(線纜壞等)
F13* 環境溫度 環境溫度過高
F14 輸出級 輸出功率錯誤
F15 I2t max. I2t超過最大值
F16* 電源 BTB/RTO 2或3個階段沒有供電
F17 A / D轉換器 模數轉換誤差,造成極端的電磁干擾
F18 重新生成 回復電路故障或不正確的設置
F19* 直流母線連接 直流母線連接故障
F20 槽誤差 槽誤差,取決于類型的擴充卡(見ASCII命令參考)
F21 操縱錯誤 處理擴充卡錯誤
F22 保留的 保留的
F23 總線通訊關閉 嚴重的CAN總線通信的錯誤
F24 警告 顯示警告故障
F25 變換誤差 換碼誤差
F26 限位開關 硬件限制開關移動誤差
F27 AS 操作錯誤——AS-Enable輸入,使已經確定在同一時間
F28 現場總線錯誤 現場總線錯誤(見ASCII命令參考)
F29 現場總線錯誤 現場總線通信干擾(見ASCII命令參考)
F30 緊急暫停 暫停，緊急停車
F31 保留 保留
F32 系統錯誤 系統軟件沒有反應正確
科爾摩根伺服驅動器維修解釋原因以及解決措施
警告幫助顯示 意思 可能原因 措施/解釋
n01 我2t門檻值I2TLIM超過設定限制。 機械系統是緊密 機械檢查系統
放大器維度太低 使用一個具有更高電流的放大器
電機尺寸過低 使用一個更高的電流電機
Driving profile is too aggressive 定義恢復時間
n02 制動功率超過設定PBALMAX極限值. 不正確的剎車動力裝置 檢查設置
內部制動電阻太低了 使用外部制動電阻,延長制動坡道(DEC / DECSTOP )
n03 下面的錯誤PEMAX超過設定極限值。 機械系統是緊密 機械檢查系統
放大器維度太低 使用一個具有更高的電流放大器
駕駛概要文件是過于激進 定義的恢復時間,延長坡道
下面的錯誤設置得過低 檢查設置
n04 現場總線通信監控有回應(EXTWD)。 在項目調試階段:沒有現場總線連接 禁用監督暫時(EXTWD = 0)
在操作:溝通問題 檢查總線安裝
n05 一個三階段的電源失蹤 檢查電源連接、融合和水管的接觸器
n06 位置設置為軟件限制開關1(SWE1)一直不及 軸已經超越了位置已經被配置為結束位置 檢查軸的位置和設置限位開關的軟件
n07 位置設置為軟件限制開關2(SWE2)已經被超過 軸已經超越了位置已經被配置為結束位置 檢查軸的位置和設置限位開關的軟件
n08 有缺陷的運動任務 開始運動的任務不存在(的校驗和是有缺陷的) 創建一個新的運動的任務
目標在于允許范圍之外的位置 檢查軟件限制開關和目標位置
有缺陷的加速度值 檢查單位和數值
OPMODE不支持的功能 設置正確的OPMODE
n09 沒有參考點 沒有參考點運動時設置一個啟動任務. 執行歸航或設置的參考點
n10 硬件限制開關PSTOP 積極的限位開關已經做出了回應 移動軸的方向是反的,從限制開關
限位開關未連接 改變參數的確定數字I / o或連接限制開關
限制開關傳感器具有不正確的邏輯 插入斷接點作為限制開關(而不是聯系).
n11 硬件限制開關NSTOP 消極的限位開關已經做出了回應 移動軸向著積極的方向從限制開關
限位開關未連接 改變參數的確定數字I / o或連接限制開關
限制開關傳感器具有不正確的邏輯。 插入斷接點作為限制開關(而不是聯系).
n12 電機默認值加載 電機數字存儲在編碼器和放大器的不匹配的參數設置 保存電機號碼和HSAVE eepm的編碼.
n13 擴展卡 24 V電源的I / O擴展卡錯過了 檢查配線和24 V電源供電
n14 SinCos反饋 SinCos換向器(wake&shake)沒有完成 使放大器
n16 總結警告 總結n17 n31警告到 看見警告#
n17 Feldbus同步 可以同步是激活的,但不是從控制器同步發送,如果在所有。 檢查現場總線設置
n18 Multiturn overflow 超過+ / -2048轉數著multiturn編碼器連接 忽略或禁用監控與DRVCNFG Bit7 = 1
motor移來編碼0位置安裝之前
n19 運動任務已經受到限制。坡道 允許的值的范圍超出了過程塊數據 檢查過程塊數據
n20 無效運動任務 檢查數據塊開始最后一個進程。還確定過程區塊號碼與動。
n21 警告由PLC程序 只有在宏程序在伺服放大器 特殊應用
n22 Max. 電機溫度達到 報警閾值設置超過,電機過載 檢查電機溫度.
機械系統是緊/阻塞 機械檢查系統
n23 正弦—余弦編碼器 信號幅值太低了 檢查信號振幅,可能由于用示波器
n24 數字輸入 不合邏輯的配置 撤銷最后配置更改
n32 固件版本 用于測試的原因只有 沒有保證由制造商為錯誤的免費的功能
