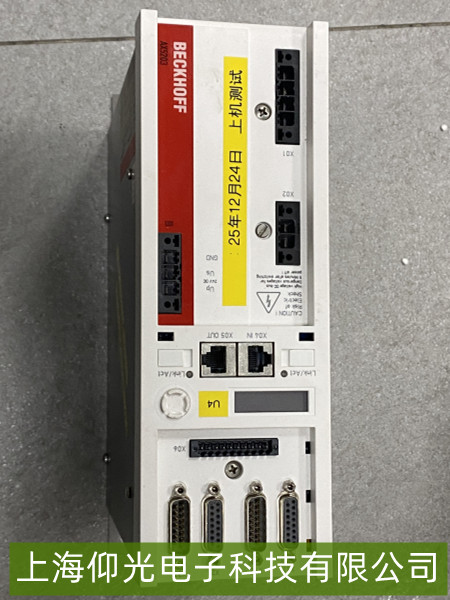

倍福AX5203伺服驅動器電機不轉故障維修要點

一、初步檢查與基礎排查
電源與接線
檢查驅動器供電電壓是否穩定（通常為24V DC控制電+主電源），確認電機動力線（U/V/W）和編碼器線連接牢固無松動或破損。若接線錯誤（如相序接反），可能導致電機無法啟動。

狀態指示燈
觀察驅動器面板指示燈（如ERROR、READY等）。紅色常亮通常提示硬件故障（如過流、欠壓），綠色閃爍可能為通訊或配置問題。參考手冊定位具體故障代碼。

二、常見故障原因與處理

參數配置錯誤
AX5203需正確設置電機型號、電子齒輪比、限位參數等。若參數不匹配（如電流/速度環增益不當），電機可能無響應。建議恢復出廠設置后重新調試。

編碼器或反饋故障
編碼器信號異常（如斷線、損壞）會導致驅動器無法檢測電機位置。檢查編碼器接線，嘗試用示波器檢測信號波形，必要時更換編碼器或電纜。

過流/過載保護
電機堵轉、負載過大或驅動器模塊故障可能觸發保護。測量電機絕緣電阻，排除機械卡阻；檢查驅動器散熱是否良好，避免因過熱停機。

三、進階維修步驟
驅動器硬件檢測
若上述步驟無效，可能是驅動器內部功率模塊（IGBT）、電容或控制板故障。需用萬用表檢測關鍵電路，或返廠維修。

通訊與外部控制
確認上位機（如PLC）發送的脈沖/模擬量信號正常，檢查EtherCAT或CANopen通訊是否中斷。排除外部控制指令問題。
