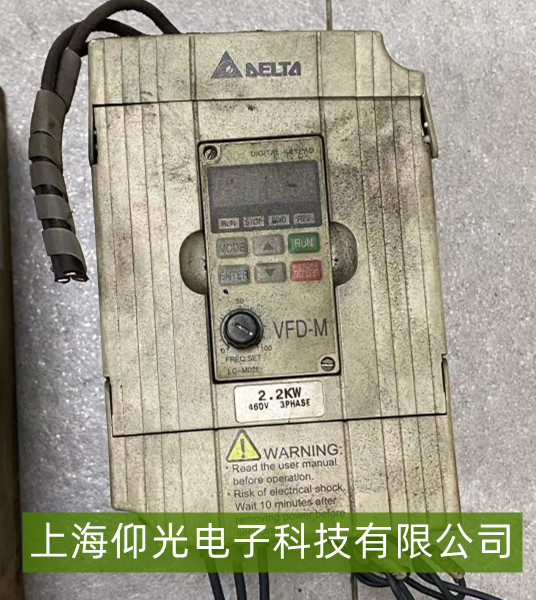

臺達VFD - M變頻器輸出電壓不平衡故障原因與維修
臺達VFD-M變頻器輸出電壓不平衡會導致電機運行異常，如振動、發熱甚至損壞，以下分析其故障原因與維修方法。
一、故障原因

輸出電纜問題
電纜損壞是常見原因之一。如果電纜存在破損、短路或者斷路的情況，會影響電壓的正常傳輸，導致輸出電壓不平衡。例如，電纜長期受到擠壓、摩擦，絕緣層破損，就會造成漏電或短路，使得各相電壓出現差異。
電纜連接不良也會引發該故障。電纜接頭松動、接觸電阻過大，會使電壓在傳輸過程中產生損耗，導致各相電壓不一致。

變頻器內部電路故障
功率模塊故障是關鍵因素。功率模塊中的IGBT（絕緣柵雙極型晶體管）等元件損壞，會導致輸出電壓的生成和調節出現問題，進而造成電壓不平衡。例如，IGBT元件短路或開路，會使相應相的電壓異常。
驅動電路故障也會影響輸出電壓。驅動電路負責為功率模塊提供驅動信號，如果驅動電路出現故障，如驅動信號不穩定、驅動電阻損壞等，會使功率模塊工作異常，導致輸出電壓不平衡。

電機問題
電機繞組短路或斷路會導致電機三相阻抗不平衡，從而使變頻器輸出電壓不平衡。例如，電機長期運行，繞組絕緣老化，可能會出現短路現象，影響電壓平衡。

二、維修方法

檢查輸出電纜
仔細檢查電纜外觀，看是否有破損、老化等情況。如有破損，應及時更換電纜。
使用萬用表檢查電纜的連接是否良好，測量各相之間的電阻值，判斷是否存在接觸不良問題。若發現連接松動，應重新連接并確保牢固。

檢測變頻器內部電路
使用專業的檢測設備檢測功率模塊的元件，如測量IGBT的導通和關斷特性，判斷其是否損壞。若功率模塊損壞，需更換同型號的功率模塊。
檢查驅動電路，測量驅動信號的電壓和波形，判斷驅動電阻等元件是否正常。如有損壞，應及時更換。

檢查電機
使用絕緣電阻表測量電機繞組的絕緣電阻，判斷繞組是否短路或斷路。若電機繞組有問題，需對電機進行維修或更換。
