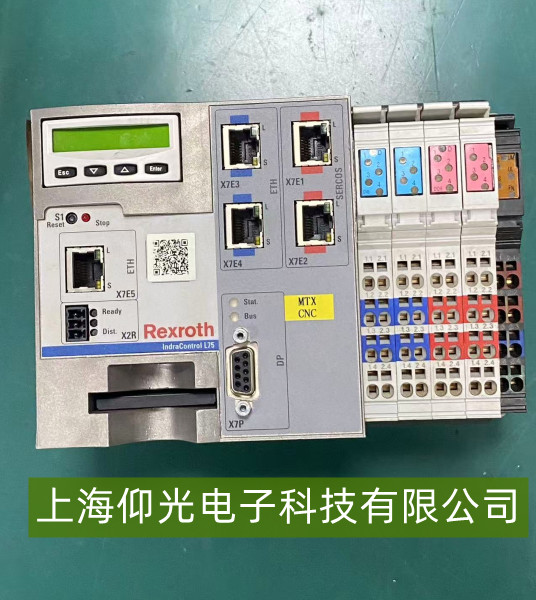

力士樂PLC模塊輸出點“間歇性無響應”故障的排查與維修指南

結合工業自動化設備常見故障邏輯整理：

一、基礎供電與接線排查
模塊供電穩定性
力士樂PLC輸出模塊（如數字量輸出DO模塊）通常依賴背板總線供電（24V DC為主，具體以型號為準）。首先用萬用表測量模塊供電端子電壓，確認其穩定在24V±5%范圍內（波動過大會導致輸出繼電器/晶體管誤動作）。檢查PLC背板電源模塊輸出是否正常，以及模塊與背板的連接器（如X1/X2接口）是否松動、氧化（工業振動易導致接觸不良）。

輸出回路接線檢查
間歇性無響應可能與輸出回路負載線路有關：檢查輸出點至負載（如電磁閥、指示燈）的電纜是否存在破損、虛接或中間端子排松動（重點排查頻繁移動或彎曲的線束）。用萬用表測量輸出點在“得電”時是否有24V輸出（或對應晶體管模塊的導通壓降），若輸出瞬間斷開但PLC程序顯示“已激活”，則故障點在輸出回路而非模塊本身。

二、模塊硬件狀態檢測
輸出點物理狀態觀察
直接觀察輸出模塊指示燈（如有）：正常輸出時對應指示燈應亮起（數字量輸出DO模塊通常有綠色運行燈和黃色輸出狀態燈）。若指示燈閃爍或完全不亮，但PLC編程軟件（如Control WinCC）顯示輸出指令已發送，則可能是模塊內部電路故障（如繼電器觸點氧化、晶體管擊穿）。

模塊過熱與元件損壞
力士樂PLC模塊長時間運行后，輸出電路中的繼電器線圈、晶體管或驅動芯片可能因過熱失效（尤其在高負載頻繁切換場景）。斷電后觸摸模塊表面，若某區域明顯發燙（超過50℃），需檢查該區域對應的輸出點是否負載過大（如短路或感性負載未加續流二極管）。用替換法測試：將疑似故障的輸出點與其他正常點互換，觀察異常是否轉移，定位損壞模塊。

三、程序與干擾因素排查
PLC程序邏輯與掃描周期
間歇性無響應可能與程序掃描周期或邏輯沖突有關：檢查輸出點的控制程序是否被其他條件（如互鎖邏輯、定時器中斷）意外復位。例如，若輸出指令被嵌套在“故障復位”子程序中，當系統偶爾觸發故障時，輸出點會被強制關閉。通過PLC在線監控功能，實時跟蹤輸出點的狀態變化（如從“1”到“0”的瞬間觸發條件）。

電磁干擾（EMI）影響
工業現場電機、變頻器等設備會產生強電磁干擾，可能導致PLC輸出信號瞬間畸變。檢查輸出模塊與干擾源的距離（建議保持≥30cm），確認輸出線纜是否與動力線平行敷設（需分開走線或加裝屏蔽層）。對感性負載（如電磁閥、電機），需在輸出回路中并聯續流二極管（直流負載）或RC吸收電路（交流負載），減少反向電動勢沖擊。
