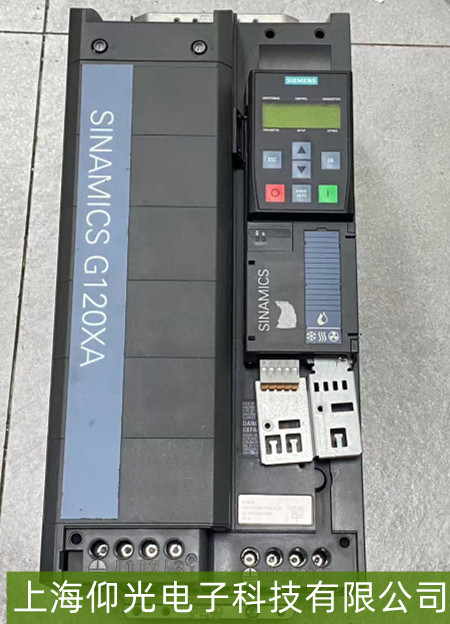

西門子G120XA變頻器輸出缺相故障F0022故障維修指南

西門子G120XA變頻器出現輸出缺相故障F0022，會導致電機無法正常運行，甚至損壞設備，以下是維修指南。

一、故障原因分析
電源問題
輸入電源缺相：若變頻器的輸入電源有一相缺失，會導致變頻器內部電路工作異常，進而引發輸出缺相故障。這可能是由于電源線路故障、熔斷器熔斷或接觸器故障等原因造成的。
電源電壓不穩定：電源電壓波動過大，超出了變頻器的允許范圍，可能會影響變頻器的正常輸出，導致輸出缺相。

變頻器內部故障
功率模塊故障：功率模塊是變頻器輸出的關鍵部件，若其中的IGBT（絕緣柵雙極型晶體管）等元件損壞，會導致輸出缺相。功率模塊長期工作在高電壓、大電流的環境下，容易出現過熱、過流等問題，從而引發故障。
驅動電路故障：驅動電路負責為功率模塊提供驅動信號，若驅動電路出現故障，如驅動芯片損壞、驅動電阻阻值變化等，會導致功率模塊無法正常工作，進而出現輸出缺相。
輸出電纜或接觸器故障：輸出電纜可能因長期使用而出現破損、斷路等問題，接觸器觸點可能因氧化、磨損而導致接觸不良，這些都會導致輸出缺相。

電機問題
電機繞組故障：電機繞組短路、斷路或接地等故障，可能會導致變頻器檢測到輸出缺相。電機長期運行在惡劣環境中，容易出現繞組絕緣老化、破損等問題。

二、維修方法
電源檢查
檢查輸入電源的連接是否牢固，熔斷器是否熔斷，接觸器是否正常工作。使用萬用表測量輸入電源的電壓，確保三相電源平衡且電壓值在變頻器允許的范圍內。

變頻器內部檢查
檢查功率模塊的外觀是否有明顯的損壞跡象，如燒焦、鼓包等。使用專業的檢測設備對功率模塊進行檢測，若發現損壞，更換同型號的功率模塊。檢查驅動電路的元件是否有損壞，如驅動芯片、驅動電阻等，如有損壞，進行更換。檢查輸出電纜是否有破損、斷路，接觸器觸點是否良好，如有問題，進行修復或更換。

電機檢查
使用絕緣電阻表測量電機繞組的絕緣電阻，檢查繞組是否有短路、斷路或接地故障。若電機繞組出現故障，修復或更換電機繞組。
