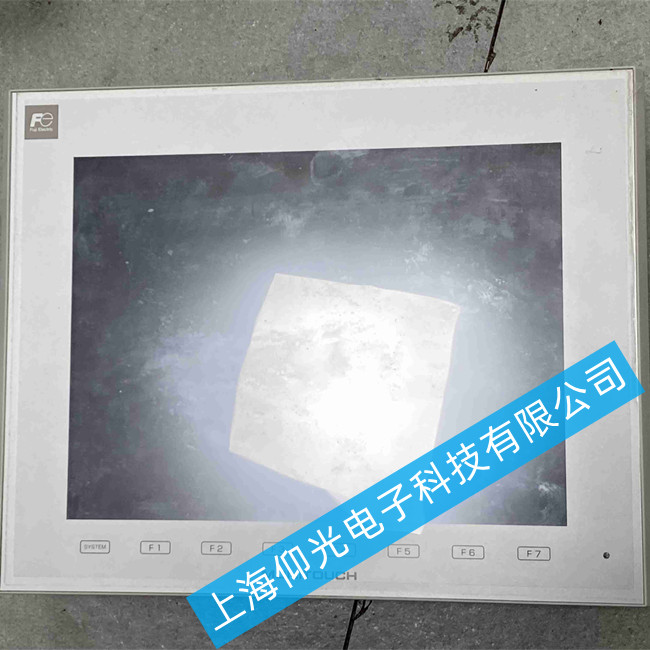

富士觸摸屏維修V9120ISD黑屏故障維修-免費檢測
一、故障現象描述：從“看似簡單”到“隱藏復雜”
用戶反饋：一臺搭載V9120ISD觸摸屏的設備，上電后電源指示燈（通常為綠色）正常亮起，但屏幕完全黑屏（無任何顯示內容，包括背光），觸摸操作無響應；重啟設備多次無效，懷疑觸摸屏硬件損壞。
初步觀察：黑屏故障可能由多種原因引發，需區分是“電源供電異�！薄耙壕���(qū)動電路故障”“背光組件損壞”還是“主控芯片/存儲模塊異�！薄Ｖ苯优袛酁椤捌聊粔牧恕笨赡芎雎愿�隱蔽的問題（如電源模塊虛焊、電容老化）。
二、維修前的基礎排查：快速定位故障范圍
在拆機前，建議先通過以下步驟縮小問題范圍，避免盲目維修：
1. 檢查外部供電與連接
電源輸入：確認設備供電電壓是否符合V9120ISD規格（通常為DC 24V±10%，具體以銘牌為準）。用萬用表測量觸摸屏電源接口電壓，若電壓不穩定（如波動大、低于21V），可能是設備電源模塊問題，需優先排查外部供電。
接口與線纜：檢查觸摸屏與PLC/主機的通訊線（如RS485/以太網）及電源線是否松動、氧化或破損。雖然黑屏通常與通訊線無關，但接觸不良可能導致初始化失�。ú糠中吞�(hào)會表現為“暗屏”）。
2. 觀察指示燈狀態（關鍵�。�
V9120ISD的電源指示燈（綠色）正常亮起，說明主電源電路基本正常；但需額外關注：
背光控制信號（若有獨立指示燈）：部分型號通過LED指示背光狀態（如橙色燈亮表示背光驅動正常），若該燈不亮，可能指向背光驅動電路故障。
復位后反應：長按電源鍵10秒強制復位，觀察屏幕是否有短暫閃爍（如出現品牌LOGO或白屏），若有則可能是系統軟件卡死或存儲異常；若始終黑屏，則硬件故障概率更高。
  富士觸摸屏維修常見故障：液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏，不正常開機、不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等。
