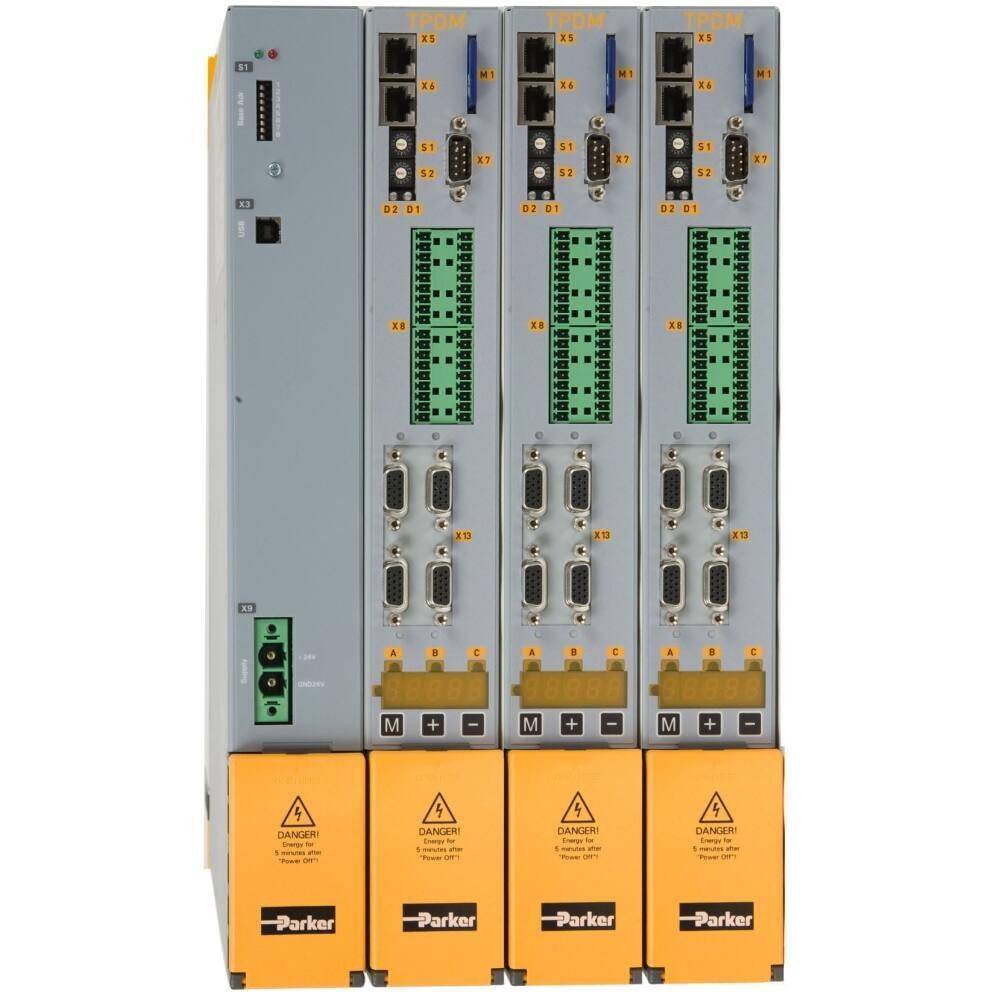

派克伺服驅動器 638A023F0STOCAN000RD2 紅色燈亮通常表示系統故障，需結合故障代碼和指示燈狀態進行排查。以下是系統化的維修指南：
-
紅色 LED 常亮：
表示驅動器處于故障狀態，需通過面板或通訊讀取具體代碼。
-
閃爍模式：
部分型號通過閃爍次數表示故障碼（如閃爍 3 次代表過流），需查閱手冊確認。
|
代碼
|
含義
|
可能原因
|
|
F001
|
過流
|
電機短路、IGBT 模塊損壞、負載卡死
|
|
F002
|
過壓
|
制動電阻故障、減速時間過短、電網電壓波動
|
|
F003
|
欠壓
|
電源缺相、整流橋損壞、DC 母線電容老化
|
|
F004
|
過熱
|
散熱器堵塞、風扇故障、環境溫度過高
|
|
F005
|
編碼器故障
|
編碼器連線松動、編碼器損壞、參數設置錯誤
|
|
F011
|
通訊故障
|
CANopen 線接錯、終端電阻未接、波特率不匹配
|
-
輸入電壓測量：
用萬用表檢測 R、S、T 三相電壓（380V±10%），若缺相或電壓偏差 > 5%，檢查斷路器和接觸器。
-
DC 母線電壓：
斷電 10 分鐘后，用示波器測量 DC 母線電壓（正常約 540V），若電壓異常，檢查整流橋和濾波電容（如 4700μF/450V）。
-
IGBT 模塊阻值：
用萬用表二極管檔測量 U、V、W 輸出端與 DC+/- 間阻值，正常正向 0.3~0.7V，反向∞。若阻值異常，更換 IGBT 模塊（如 FF450R12ME4）。
-
驅動板信號：
通電狀態下，用示波器檢測驅動 IC 輸出端波形（正常為 ±15V 方波），若波形失真，更換驅動 IC（如 IR2130）。
-
連線檢查：
檢查編碼器電纜是否破損，屏蔽層是否接地良好（電阻 < 1Ω）。
-
信號測試：
用示波器測量編碼器 A/B/Z 相信號（正常為方波，幅值≥4V），若信號丟失，更換編碼器或電纜。
-
關鍵參數核對：
|
參數
|
含義
|
正常值范圍
|
|
P0.01
|
控制模式
|
0 = 速度 / 1 = 位置 / 3 = 轉矩
|
|
P0.02
|
通訊波特率
|
1000=1Mbps
|
|
P2.01
|
電機額定電流
|
需與電機銘牌一致
|
|
P2.10
|
電流限幅
|
120%~200% 額定電流
|
-
安全斷電：
斷開主電源，等待 DC 母線電容放電（用萬用表確認電壓 < 36V）。
-
電機絕緣測試：
用 500V 兆歐表測量電機三相繞組對地絕緣電阻（應≥10MΩ），若 < 0.5MΩ，更換電機。
-
IGBT 模塊更換：
-
松開散熱器螺絲，取下?lián)p壞模塊。
-
清潔散熱片，涂抹導熱硅脂（厚度 0.1~0.2mm）。
-
安裝新模塊，按對角線順序擰緊螺絲（力矩 8~10N・m）。
-
驅動板檢查：
更換驅動 IC 及周邊濾波電容（如 100μF/25V），測試驅動信號波形。
-
空載通電測試：
斷開電機連線，通電監測 DC 母線電壓和驅動器溫度（≤50℃）。
-
電源保護：
-
加裝浪涌抑制器（如 DEHN V20-C/3+NPE），限制尖峰電壓≤2.5kV。
-
配置進線電抗器（5mH/100A），抑制諧波干擾。
-
散熱系統維護：
-
每月清理散熱片灰塵（用壓縮空氣吹掃）。
-
每季度檢查風扇轉速（≥3000rpm），低于閾值時更換。
-
參數優化：
-
加減速時間設為≥500ms，避免突加負載導致過流。
-
設置過流預報警（如電流達到額定值的 80% 時報警）。
-
靜電防護：
更換電子元件時需佩戴防靜電手環（接地電阻 1MΩ±10%）。
-
力矩標準：
主回路銅排連接螺絲需按規格書力矩?cái)Q緊（如 M8 螺絲力矩 24N・m）。
-
軟件備份：
維修前用 DriveStudio 軟件備份現有參數，維修后恢復。
|
名稱
|
型號示例
|
數量
|
備注
|
|
IGBT 模塊
|
FF450R12ME4
|
1
|
需確認原型號
|
|
驅動 IC
|
IR2130
|
1
|
-
|
|
濾波電容
|
100μF/25V
|
2
|
低 ESR 型
|
|
編碼器電纜
|
DB15-10M
|
1
|
屏蔽雙絞
|
若自行維修困難，建議聯系派克授權服務中心，并提供：
-
完整的故障代碼及發生時的運行狀態
-
驅動器序列號（銘牌信息）
-
最近一次參數修改記錄
通過派克 DriveStudio 軟件可讀取歷史故障日志，定位具體觸發原因（如過流持續時間、電壓波動記錄）。
