故障原因分析

1. 負載方面
   • 負載突變，導致電流瞬間增大。例如機械卡死、堵轉等情況，會使電機的負載轉矩突然增加，從而引起過電流。
   • 負載慣性過大，在啟動或制動過程中，電機需要克服較大的慣性，導致電流過大。
2. 變頻器參數設置方面
   • 加速時間設置過短，電機在短時間內需要達到較高的轉速，電流會急劇上升。
   • 轉矩提升設置過大，會使電機在啟動時的電流增大。
   • 限流值設置過小，當負載電流稍微增大時，就會觸發過電流保護。
3. 變頻器硬件方面
   • 逆變模塊損壞，如 IGBT 模塊擊穿，會導致輸出短路，引起過電流。
   • 電流檢測電路故障，檢測到的電流值不準確，可能會誤觸發過電流保護。
   • 驅動電路故障，導致逆變模塊的驅動信號異常，使逆變模塊不能正常工作，引起過電流。

維修方法

1. 檢查負載
   • 檢查電機和機械設備的連接部位，看是否有松動、卡死等情況。例如皮帶是否過緊、聯軸器是否同心等。
   • 嘗試空載運行變頻器，如果空載運行正常，說明故障可能出在負載上，需要進一步檢查負載設備。
2. 調整變頻器參數
   • 適當增加加速時間，一般根據電機的功率和負載情況，將加速時間設置在 10 - 30 秒之間。
   • 減小轉矩提升值，根據實際情況進行調整，避免過大的轉矩提升導致過電流。
   • 檢查限流值設置，確保其能夠滿足負載的正常運行需求。
3. 檢查變頻器硬件
   • 檢查逆變模塊，使用萬用表測量逆變模塊的阻值，判斷是否有短路或開路情況。如果發現逆變模塊損壞，需要更換相同型號的模塊。
   • 檢查電流檢測電路，使用示波器觀察電流檢測信號是否正常。如果信號異常，需要檢查檢測電路中的電阻、電容、運放等元件是否損壞。
   • 檢查驅動電路，觀察驅動板上的元件是否有燒焦、開裂等情況�？梢允褂檬静ㄆ鳒y量驅動信號的波形，判斷驅動信號是否正常。如果驅動電路故障，需要更換損壞的元件或整個驅動板。

維修注意事項

• 在維修變頻器之前，一定要切斷電源，并等待一段時間，讓變頻器內部的電容放電完畢，以避免觸電危險。
• 在更換逆變模塊等大功率元件時，要注意安裝位置和散熱情況，確保元件能夠正常散熱。
• 在調整變頻器參數時，要記錄好原始參數，以便在出現問題時能夠恢復到原來的設置。

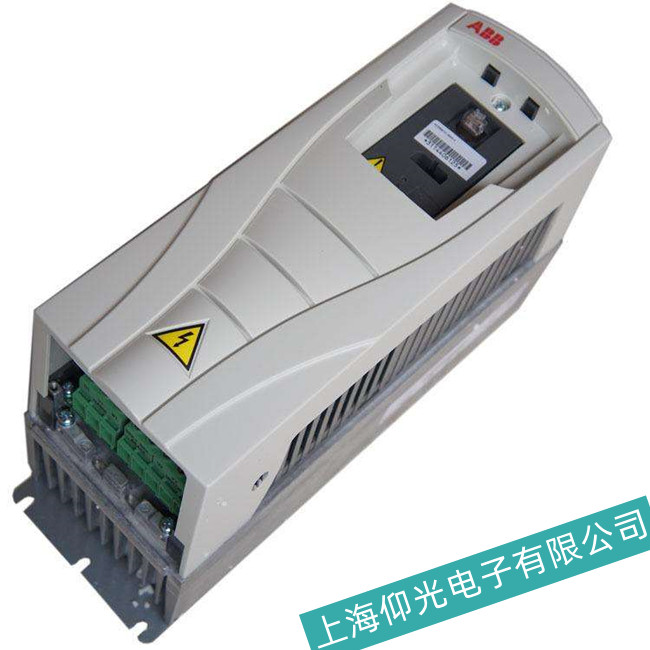

  上海仰光電子維修ABB變頻器ACS800 - 01 - 0009 - 5 + P901常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
