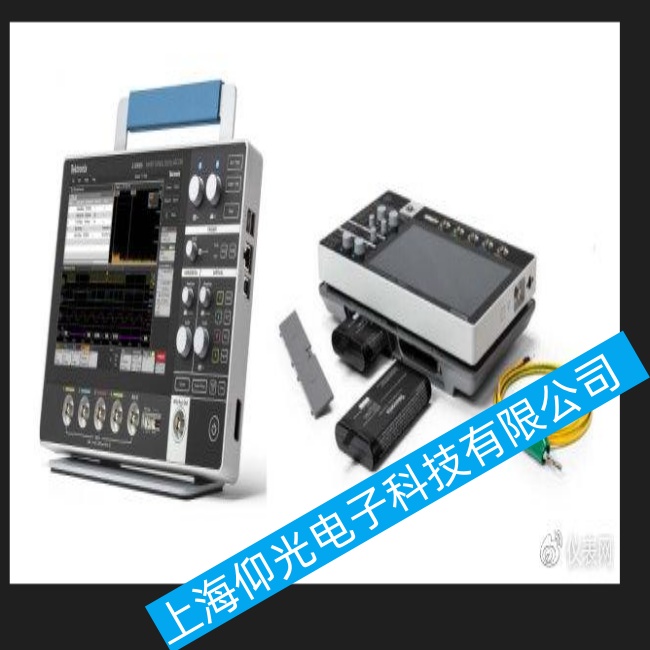

泰克MSO24和MSO22示波器是兩款功能強大的測試儀器，它們各自具有一系列獨特的功能，以下是這兩款示波器的功能介紹：
泰克MSO24示波器
混合信號測量：泰克MSO24示波器支持模擬信號和數字信號的同步采集和分析，這使其能夠同時捕獲和分析復雜的嵌入式系統中的模擬和數字信號。
高性能參數：
模擬帶寬：70MHz~500MHz（不同型號可能有所不同，但200MHz是常見配置）。
采樣率：最高可達2.5GS/s，能夠捕獲和分析高速電路中的快速瞬態信號。
通道數：4個模擬通道+16個數字通道。
高分辨率觸摸屏：采用10.1英寸高清電容式觸摸屏，支持多點觸控，操作更加直觀便捷。
強大的觸發和分析功能：支持邊沿、脈寬、視頻、邏輯、總線等多種觸發類型，內置多種測量和數學運算功能，如加、減、乘、除、FFT等。
波形存儲和回放：具備波形存儲功能，可以記錄測試過程中的波形并保存到設備存儲器中，支持正向回放、逆向回放、循環回放等多種回放模式，便于后續分析和排查問題。
多種接口：提供USB、LAN、HDMI等接口，便于數據傳輸和外部顯示。
便攜設計：整機重量較輕，方便攜帶和現場使用。
泰克MSO22示波器
混合信號測量：同樣支持模擬信號和數字信號的同步采集和分析，適用于電子產品的研發、生產和維修等領域。
高性能參數：
模擬帶寬：200MHz。
采樣率：模擬信號最高可達1GS/s，數字信號最高可達500MS/s。
通道數：2個模擬通道+16個數字通道。
高分辨率顯示屏：采用7英寸高分辨率彩色顯示屏，分辨率高達800x480像素，能夠清晰地顯示復雜的波形信息。
直觀的操作界面：采用觸摸屏操作界面，使用起來更加方便快捷。
強大的觸發功能：支持邊沿、脈寬、視頻、斜率、邏輯、總線等多種觸發模式，能夠捕獲復雜的信號事件。
豐富的測量和數學運算功能：內置多種測量功能和數學運算功能，如頻譜分析、統計分析、光標測量等，可以對捕獲的波形進行深入分析。
波形存儲和回放：同樣具備波形存儲和回放功能，便于后續分析和排查問題。
多種接口和遠程控制：提供USB、LAN、HDMI等接口，支持遠程控制和自動化測試，提高工作效率。
綜上所述，泰克MSO24和MSO22示波器都具備混合信號測量、高性能參數、高分辨率顯示屏、強大的觸發和分析功能以及波形存儲和回放等核心功能。同時，它們還提供了多種接口和遠程控制選項，以滿足不同用戶的需求。這些功能使得泰克MSO24和MSO22示波器在電子、通信、汽車電子等領域具有廣泛的應用前景。
