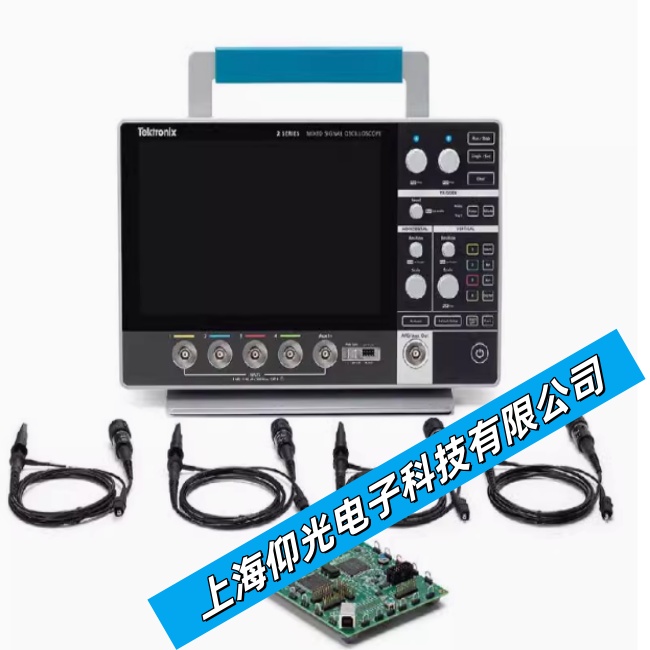

當泰克MSO24/MSO22示波器出現波形不同步故障時，可以按照以下步驟進行處理：
一、檢查觸發設置
觸發耦合：
確認觸發耦合方式是否正確。常見的觸發耦合方式有交流（AC）、直流（DC）和接地（GND）等。根據被測信號的特性選擇合適的觸發耦合方式。
觸發源：
檢查觸發源是否設置在被測信號的輸入通道上。如果信號從CH1輸入，則觸發源應設置為CH1。
觸發電平：
調整觸發電平，直到波形穩定觸發。觸發電平的設置應使波形在熒光屏上穩定顯示，不出現漂移或跳動等現象。
觸發方式：
根據被測信號的類型選擇合適的觸發方式。常見的觸發方式有邊沿觸發、脈寬觸發、視頻觸發等。確保所選觸發方式與信號特性相匹配。
二、檢查信號質量
信號穩定性：
確認被測信號本身是否穩定。如果信號本身不穩定，示波器可能無法正確觸發并顯示波形。此時，需要檢查信號源或信號傳輸線路是否存在問題。
信號幅度：
檢查被測信號的幅度是否在示波器的可測量范圍內。如果信號幅度過小，可能無法觸發示波器；如果信號幅度過大，可能超出示波器的測量范圍導致波形失真。
信號頻率：
確認被測信號的頻率是否與示波器的掃描速度相匹配。如果信號頻率過高或過低，可能導致波形顯示不清晰或無法觸發。
三、檢查示波器設置
掃描速度：
調整示波器的掃描速度，以確保波形能夠完整顯示在熒光屏上。掃描速度的設置應根據被測信號的頻率來確定。
垂直刻度：
檢查垂直刻度的設置是否適當。垂直刻度設置過小可能導致波形被壓縮，設置過大則可能使波形過于分散，難以觀察細節。
水平刻度：
確認水平刻度的設置是否正確。水平刻度表示時間軸上的單位長度，應根據被測信號的周期來調整。
四、其他檢查
地線連接：
檢查示波器與被測設備之間的地線連接是否良好。不完善的地線連接可能引入地環路，導致噪聲耦合到被測信號中，造成波形畸變或不同步。
探頭連接：
確認探頭的連接是否牢固且接觸良好。探頭與被測信號源的連接不良可能導致信號衰減、反射或串?dāng)_等現象，從而影響波形的同步性。
五、處理措施
調整設置：
根據以上檢查結果，調整示波器的觸發設置、掃描速度、垂直刻度和水平刻度等參數，以確保波形能夠穩定同步顯示。
更換探頭或信號線：
如果發現探頭或信號線存在問題，應及時更換以確保信號的準確傳輸。
聯系技術支持：
如果以上步驟都無法解決問題，建議聯系上海仰光電子科技有限公司尋求專業幫助。他們可以提供更詳細的故障診斷和修復建議。
綜上所述，處理泰克MSO24/MSO22示波器波形不同步故障需要仔細檢查和調整示波器的觸發設置、信號質量、示波器設置以及其他相關因素。在排查過程中，務必遵守示波器的使用手冊和安全操作規范，以確保人身和設備安全。
