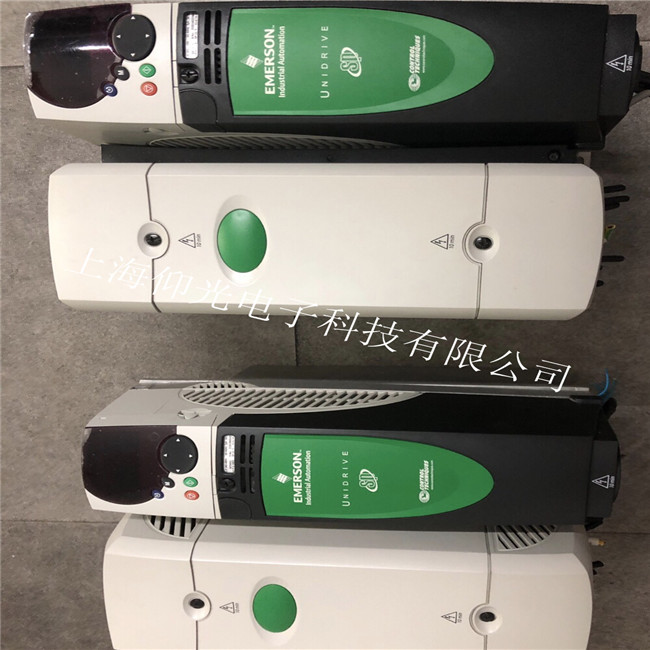

艾默生變頻器常見故障代碼維修講解
1、電流檢測故障 （如報E019，E001）：
（1）控制板Q1壞。
（2）7840壞：在變頻器通電時，用直流檔，
（3）小板壞：在變頻器通電時，用直流檔，黑接7840的5腳，紅分別接小板的腳從左到右應為2.5，2.5，2.5，3.4 1.5 ，0，1.6。
如值不對，小板壞：此時可更換小板壞中的三個小IC，如還不行，更換小板。
2、顯示POFF：
驅動板上電POFF，測CVD電壓正常應為2.6－2.7，如測得1.9，可能R51、R52、C36、C37排線中的某一個壞，其中的電解電容壞的最多。只在帶電機運行時報POFF，驅動板變壓器也有可能壞。
3、緩沖電阻壞：
緩沖電阻和濾波大電容是成對的。如果其一壞，另一個很可能也壞。緩沖電阻壞也有可能是繼電器不吸合引起。
4、顯示不穩：
先有顯示，然后沒有，風扇停下，電壓只有12，此種現象一般是U1厚膜壞。
報故障E015：通電指示燈亮，鍵盤不亮，撥了風扇就好——風扇短路。
6、炸整流橋：
如果測得部分整流橋損壞，而逆變橋全是好的，
就有可能是正負母排之間打火引起。環境潮濕是主因，一般是有水滴在正負接線端子之間，或者是有水滴在正接線端子和散熱器之間引起炸機的。此種壞機的接線端子絕緣性已變差，一定要更換，否則一上電又炸了。另一種原因就是濾波大電容短路（或炸裂或頂面凸起變硬），也要注意更換電容。
7、機器打嗝：
即風扇時快時慢，無顯示。一般是控制板短路了，去掉控制板再上電，如還打嗝，有可能就是厚膜周邊的器件壞。
8、風扇無力，轉速慢：
EV1000的D6擊穿。上電報8888：FECDF21U1板U8壞，有細小裂縫。帶載停機報8888：變壓器電感量變差或PC9原副邊絕緣不夠。
9、按運行報8888：驅動光耦短路。
10、 EV1000大體積：原故障是炸機，修好后運行無輸出或E019,常壞的是U9。無輸出有時Q2也壞。
11、EV1000小體積：原故障是炸機，修好后運行無輸出，常是R13壞。故修炸機時，要養成習貫量一下R13是不是10歐。
故障代碼故障類型故障代碼故障類型
POFF輸入欠壓E008輸入缺相
E001加速過流E009輸出缺相
E002減速過流E010模塊保護
E003恒速過流E011逆變過熱
E004加速過壓E012整流過熱
E005減速過壓E016讀寫故障
E006恒速過壓E018接觸器未吸合
E007控制電源過壓E019電流檢測電路故障
艾默生CT變頻器常見維修型號
TD900系列通用變頻器:TD900-4T0022G,TD900-4T0015G,TD900-4T0007G,TD900-2T0022G,TD900-2T0015G,TD900-2S0007G,TD900-2S0004G;
EV1000系列通用變頻器:EV1000-2S0004G,EV1000-2S0007G,EV1000-2S0015G,EV1000-2S0022G,EV1000-4T0007GEV1000-4T0015G,EV1000-4T0022G,EV1000-4T0037G,EV1000-4T0037P,EV1000-4T0055G,EV1000-4T0055P;
EV2000系列通用變頻器:EV2000-4T0055G,EV2000-4T0075P,EV2000-4T0075G,EV2000-4T0110P,EV2000-4T0110G,EV2000-4T0150P,EV2000-4T0150G,EV2000-4T0185P,EV2000-4T0185G1,EV2000-4T0220P1,EV2000-4T0220G1,EV2000-4T0300P1,EV2000-4T0300G1,EV2000-4T0370P1,EV2000-4T0370G1,EV2000-4T0450P1,EV2000-4T0450G1,EV2000-4T0550P1,EV2000-4T0550G,EV2000-4T0750G,EV2000-4T0750P,EV2000-4T0900G,EV2000-4T0900P,EV2000-4T1100P;
EV3100系列電梯專用變頻器:EV3100-4T0300E,EV3100-4T0220E,EV3100-4T0185E,EV3100-4T0150E,EV3100-4T0110E,EV3100-4T0075E,EV3100-4T0055E;
TD1000系列通用變頻器:TD1000-4T0055G,TD1000-4T0037G,TD1000-4T0022G,TD1000A-4T0022G,TD1000-4T0015G,TD1000-4T0007G,TD1000-2T0037G,TD1000-2T0022G,TD1000-2T0015G,TD1000-2S0022G,TD1000-2S0015G,TD1000-2S0007G,TD1000-4T0055P,TD1000-4T0037P;
TD2000通用變頻器:TD2000-4T0450G,TD2000-4T0550P,TD2000-4T0370G,TD2000-4T0450P,TD2000-4T0300G,TD2000-4T0370P,TD2000-4T0220G,TD2000-4T0300P,TD2000-4T0185G,TD2000-4,T0220P,TD2000-4T0150G,TD2000-4T0185P,TD2000-4T0110G,TD2000-4T0150P,TD2000-4T0075G,TD2000-4T0110P,TD2000-4T0055G,TD2000-4T0075P,TD2000-4T2500P,TD2000-4T2200G,TD2000-4T2200P,TD2000-4T2000G,TD2000-4T2000P,TD2000-4T1600G,TD2000-4T1600P,TD2000-4T1320G,TD2000-4T1320P,TD2000-4T1100G,TD2000-4T1100P,TD2000-4T0900G,TD2000-4T0900P,TD2000-4T0750G,TD2000-4T0750P,TD2000-4T0550G;
