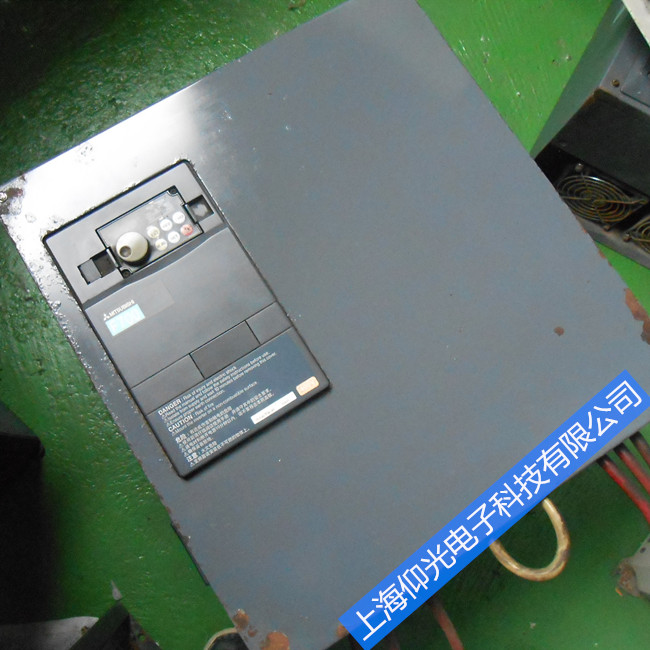

三菱變頻器常見故障分析
E.UVT故障
欠壓保護。故障描述:如果變頻器的電源電壓下降,控制回路可能不能發揮正常功能�；蛞痣姍C(jī)的轉矩不足,發熱的增加。為此,當電源電壓下降到300V以下時,停止變頻器輸出。如果P , P1之間沒有短路片,則欠壓保護功能動作。
故障排除:根據故障的解釋,發生故障有2個地方。
第一:當主回路電源電壓下降到300V-下,或者是P,P1之間沒有短接,導致變頻器內部直流母線電壓低,顯示UVT故障。
第二:當變頻器內部直流母線電壓正常,但是檢測回路損壞,也會顯示UVT故障。
該直流電壓檢測是以直接降壓方式采樣后,進入光耦隔離,后進入CPU處理。在維修時候會發現該光耦經常會損壞,更換光耦就可以修復。
E.GF故障
輸出側接地故障過電流保護。故障描述:當變頻器的輸出側(負荷側)發生接地,流過接地電流時,變頻器停止輸出。
故障排除:根據故障的解釋,發生故障點主要在兩方面。
第一:輸出電機側對地短路,當有電流輸出時候,變頻器檢測到三相電流之和不為零,變頻器停止輸出,顯示接地故障。
第二:變頻器內部電流檢測故障。該電流檢測線路是經過霍爾檢測及采樣后, 進入控制卡處理。維修只要將先檢測霍爾元件,如果霍爾元件是好的情況下,可以先更換控制卡,就基本上可以解決問題。
E.OC1,0C2 , 0C3故障
加速、恒速、減速中過電流故障。故障描述:當在加速、恒速、減速過程中,當變頻器輸出電流超過額定電流的200%時,保護回路動作,停止變頻器輸出。
故障排除:
第一:負載是否發生急劇變化,或者是負載太重。
第二:輸出是否短路,包括電機側有沒有短路,如果電機側沒有短路,那么變頻器輸出是否短路?
第三:變頻器內部硬件故障,包括電流檢測, IGBT模塊,驅動線路損壞等。
出現這些問題就要逐步的排除,首先要檢測IGBT模塊,后測試驅動線路,然后再檢測電流檢測部分線路。這些就是維修中經常要遇到的問題。
E6, E7故障
CPU故障,故障描述:如果內置CPU周圍回路的算術運算在預定時間內沒有結束,變頻器自檢判斷異常,變頻器停 止輸出。
故障排除:出現此類故障先檢測控制卡和電源卡之間的連接線是否牢固。如果連接線沒有問題的話，那么就是可能是1、電源卡上集成電路1302 H02損壞.2.電源卡上隔離光耦損壞以及CPU損壞。出現此類故障CPU損壞的幾率比較大。
E.LF故障
輸出欠相保護,故障描述:當變頻器輸出側(負荷側)三相(U , V , W)中有一相斷開時,變頻器停止輸出。
故障排除:
1.檢測電機側接線是否正常,如果正常就是變頻器的問題。
2、變頻器缺相,檢查變頻器輸出電壓是否平衡。如果輸出電壓平衡,那么就是電流檢測出現問題。檢查霍爾元件以及輸出狀態檢測線路。就可以找到問題。
三菱變頻器常見故障代碼分析處理
名稱:加速中過電流斷路
內容:加速運行中,當變頻器輸出電流達到或超過大約額定電流的200%時,保護回路動作，停止變頻器輸出。
檢查:是否急加速運轉。輸出是否短路,接地。
處理:延長加速時間
三菱變頻器顯示E.OC2三菱變頻器維修
名稱:定速中過電流斷路
內容:定速運行中，當變頻器輸出電流達到或超過 大約額定電流的200%時,保護回路動作停止變頻器輸出。
檢查:負荷是否有急速變化。輸出是否短路,接地。
處理:取消負荷的急速變化。
三菱變頻器顯示E.OC3三菱變頻器維修
名稱:減速中過電流斷路
內容:減速運行中(加速、低速運行之外),當變頻器輸出電流達到或超過大約額定電流的200%時,保護回路動作,停止變頻器輸出。
檢查:是否急減速運轉。輸出是否短路,接地。電機的機械制動是否過早。
處理:延長減速時間。檢查制動動作。
三菱變頻器顯示E.OV1三菱變頻器維修
名稱:加速中再生過電壓斷路
內容:因再生能量,使變頻器內部的主回路直流電壓超過規定值,保護回路動作,停止變頻器輸出。電源系統里發生的浪涌電壓也可能引起動作。
檢查:加速度是否太緩慢。
處理:縮短加速時間。
顯示: E.OV2三菱變頻器維修
名稱:定速中再生過電壓斷路
內容:因再生能量,使變頻器內部的主回路直流電壓超過規定值,保護回路動作,停止變頻器輸出。電源系統里發生的浪涌電壓也可能引起動作。
檢查:負荷是否有急速變化。
處理:取消負荷的急速變化。請根據需要使用制動單元或提高功率因數變換器(FR-HC)。
三菱變頻器顯示E.OV3三菱變頻器維修
名稱:減速,停止中再生過電壓斷路
內容:因再生能量,使變頻器內部的主回路直流電壓超過規定值,保護回路動作,停止變頻器出。電源系統里發生的浪涌電壓也可能引起動作。
檢查:是否急減速運轉。
處理:延長減速時間(使減速時間符合負荷的轉動慣量)。減少制動頻度。請根據需要使用制動單元或提高功率因數變換器(FR-HC)。
三菱變頻器顯示E.THM三菱變頻器維修
名稱:電機過負荷斷路(電子過流保護)(注1)
內容:當變頻器的內置電子過流保護,檢測到由于過負荷或定速運行時,冷卻能力降低,引起電機過熱時,停止變頻器輸出。多極電機或兩臺以上電機運行時,請?jiān)谧冾l器輸出側安裝熱繼
電器。
檢查:電機是否處于過負荷。
處理:減輕負荷。定轉矩電機時,將Pr.71設定為定轉矩電機。
顯示E.THT三菱變頻器維修
名稱:變頻器過負荷斷路(電子過流保護) (注1)
內容:如果電流超過額定電流的150% ,而未發生電流斷路(200%以下)時,為保護輸出晶體管，反時限特性,使電子過流保護動作,停止變頻器輸出。
檢查:電機是否處于過負荷。
處理:減輕負荷。
(注1)如果變頻器復位,電子過流保護的內部熱積算數據將被初始化。
顯示E.FIN三菱變頻器維修
名稱:散熱片過熱
內容:如果散熱片過熱,溫度傳感器動作,使變頻器停止輸出。
檢查:周圍溫度是否過高。冷卻散熱片是否堵塞。
處理:周圍溫度調節到規定范圍內。
