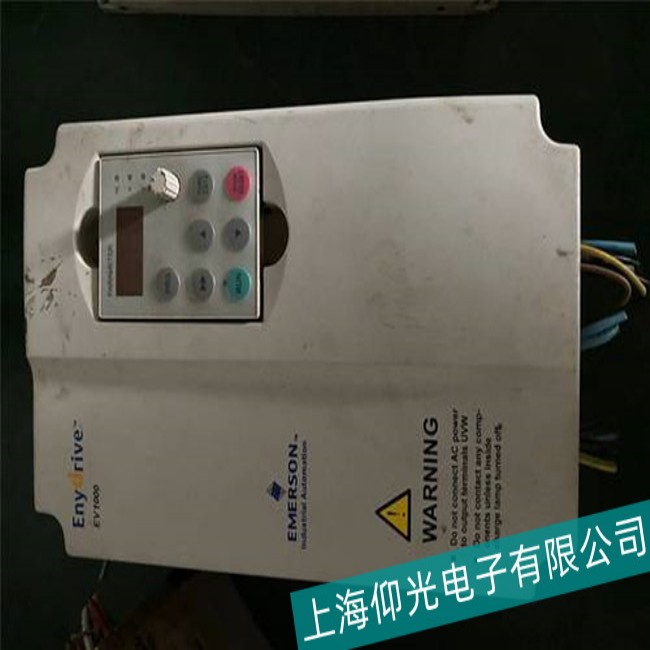

本文主要列舉了艾默生變頻器的故障代碼，然后分析故障類型、故障原因以及故障的解決措施等。其實每種變頻器的都有一套完整的故障代碼，在變頻器維護保養過程中，我們需要熟練掌握并應用故障代碼，從而輔助我們盡快解決設備故障。
故障代碼：E011
故障類型：功率模塊散熱器過熱
故障原因：1 ．環境溫度超過規格要求
          2 ．變頻器通風不良
          3 ．風扇故障
          4 ．溫度檢測電路損壞
故障維修：1．變頻器的運行環境應符合規格要求
          2．對變頻器的周邊通風散熱環境進行整改
          3．更換風扇
          4．尋求技術支持
故障代碼：E012
故障類型：整流橋散熱器過熱
故障原因：1 ．環境溫度超過規格要求
          2 ．變頻器通風不良
          3 ．風扇故障
          4 ．溫度檢測電路損壞
故障維修：1 ．變頻器的運行環境應符合規格要求
          2 ．對變頻器的周邊通風散熱環境進行整改
          3 ．更換風扇
          4 ．尋求技術支持
故障代碼：E013
故障類型：變頻器過載
故障原因：1 ．加速時間設置過短
          2 ．V/F 曲線或轉矩提升設置不當導致電流過大
          3 ．瞬停發生時，對旋轉中的電機實施再起動
          4 ．電網電壓過低
          5 ．電機負載過大
          6 ．閉環矢量控制運行時，碼盤反向
故障維修：1 ．調整加速時間
          2 ．調整 V/F 曲線或轉矩提升
          3 ．將起動方式 F2.00 設置為轉速跟蹤再起動功能
          4 ．檢查輸入電網電壓
          5 ．選用容量等級匹配的變頻器
          6 ．調整碼盤接線或更改碼盤方向功能設置
故障代碼：E014
故障類型：電機過載
故障原因：1 ．V/F 曲線設置不當
          2 ．電網電壓過低
          3 ．通用電機低速大負載長時間運行
          4 ．電機過載保護系數設置不當
          5 ．電機堵轉運行或負載過大
          6 ．閉環矢量控制運行時，碼盤反向
故障維修：1 ．調整 V/F 曲線
          2 ．檢查輸入電網電壓
          3 ．需要長期低速運行時，請選擇變頻專用電機
          4 ．正確設置電機過載保護系數 F1.07
          5 ．調整負載工作狀況或選用容量等級匹配的變頻器
          6 ．調整碼盤接線或更改碼盤方向功能設置
故障代碼：E015
故障類型：外部設備故障
故障原因：外部設備故障端子動作
故障維修：檢查外部設備故障端子動作原因
故障代碼：E016
故障類型E2PROM 讀寫故障
故障原因：1 ．干擾造成參數的讀寫發生錯誤
          2 ．E2PROM 損壞
故障維修：1 ．按 STOP/RESET 鍵復位，重試
          2 ．尋求技術支持
故障代碼：E017
故障類型：通訊錯誤
故障原因：1 ．上位機與變頻器  波特率設置不匹配
          2 ．串行信道干擾造成通訊錯誤
          3 ．通訊超時
故障維修：1 ．調整波特率
          2 ．檢查通訊連線，屏蔽連線是否接好，布線是否合理
          3 ．重試
故障代碼：E018
故障類型：接觸器未吸合
故障原因：1 ．電網電壓過低或輸入缺相
          2 ．接觸器故障
          3 ．上電緩沖電阻損壞（斷路）
          4 ．控制電路故障
故障維修：1 ．檢查三相電源輸入電壓
          2 ．更換接觸器
          3 ．更換緩沖電阻
          4 ．尋求技術支持
故障代碼：E019
故障類型：電流檢測電路故障
故障原因：1 ．電流檢測器件或電流放大電路故障
          2 ．輔助電源故障
          3 ．控制板與驅動板的連接不良
故障維修：尋求技術支持
故障代碼：E020
故障類型：CPU 錯誤
故障原因：DSP受到嚴重干擾或雙 DSP 通訊錯誤
故障維修：1 ．按 STOP/RESET 鍵復位
           2 ．尋求技術支持
故障代碼：E021
故障類型：模擬閉環反饋斷線故障
故障原因：PID 運行時，模擬反饋通道選擇功能 4 或5 時，反饋輸入信號斷線或小于 1V/2mA
故障維修：1 ．檢查連線，重新接線
          2 ．調整反饋量信號的輸入類型
故障代碼：E022
故障類型：外部模擬電壓/電流給定（含閉環給定）信號斷線故障
故障原因：1 ．F0.03選擇模擬給定（或 PID 閉環給定）方式，模擬給定通道設置為功能 4 或5 時，模擬給定信號斷線或小于1V/2mA
         2 ．轉矩控制時，模擬轉矩指令通道設置為功能 4 或5 時，模擬給定信號斷線或小于 1V/2mA
故障維修：1 ．檢查連線，重新接線
          2 ．調整給定量信號的輸入類型
故障代碼：E023
故障類型：鍵盤 E2PROM讀寫故障
故障原因：1 ．鍵盤讀寫參數發生錯誤
          2 ．E2PROM 損壞
故障維修：1 ．按 STOP/RESET 鍵復位重試。
          2 ．尋求技術支持
故障代碼：E024
故障類型：調諧錯誤
故障原因：1 ．電機銘牌參數設置錯誤
          2 ．調諧得到的參數與標準參數偏差過大
          3 ．調諧超時
故障維修：1 ．按電機銘牌參數正確設置參數
          2 ．檢查電機是否與負載脫開
          3 ．檢查電機連線
故障代碼：E025
故障類型：編碼器錯誤
故障原因：1 ．有速度傳感器矢量控制（或 PG閉環PID 運行），碼盤信號斷線
          2 ．有速度傳感器矢量控制（或 PG閉環PID 運行），碼盤信號線接反
故障維修：1 ．檢查碼盤連線，重新接線。
          2 ．檢查碼盤接線，重接線路；或者調整碼盤方向功能參數
故障代碼：E026
故障類型：變頻器掉載
故障原因：1 ．在矢量控制運行中，負載消失或減少
          2 ．掉載保護相關功能設置不當
故障維修：1 ．檢查負載
          2 ．設置合適的掉載保護功能參數
故障代碼：E027
故障類型：制動單元故障
故障原因：制動電路故障
故障維修：尋求技術支持
故障代碼：E028
故障類型：參數設定錯誤
故障原因：1 ．電機額定參數設置錯誤。設置參數超出變頻器所能正�？刂齐姍C(jī)的下限額定值
          2 ．變頻器與被控電機的容量等級不匹配，低于變頻器正�？刂齐姍C(jī)的下限
          3 ．設置了 PG閉環PID （F7.00=2）功能，又同時設置了矢量控制方式
報警復位：
選擇故障起動鎖定功能后，如在下電前未復位該故障，則再次上電后該故障仍會顯示。
在鍵盤命令控制方式時，鍵盤復位功能絕對有效，上位機復位功能無效。
在端子命令控制方式時，鍵盤復位功能可通過設置功能碼FA.02 來選擇，上位機復位功能無效。
在上位機控制方式時，鍵盤復位功能可通過設置功能碼FA.02  來選擇，上位機復位功能絕對有效。
當輸入端子功能設置為8 時，則端子復位功能絕對有效。
復位信號均為上升沿有效。
  說明端子控制時，建議先撤除端子運行命令后，再進行故障復位操作，以防止復位操作后，由于端子運行命令未被撤除，變頻器又立即起動運行可能引發的事故；但對于只報警不停機的故障報警類型，也可以先復位，然后再撤除端子運行命令。
請注意，對于變頻器的維修，應嚴格按照說明書和相關安全規范進行操作，避免因操作不當造成設備損壞或人員傷害。同時，對于復雜或不確定的故障，建議聯系專業的維修人員進行處理——上海仰光電子，我們提供免費檢修，維修速度快，專業維修公司，價格低。
