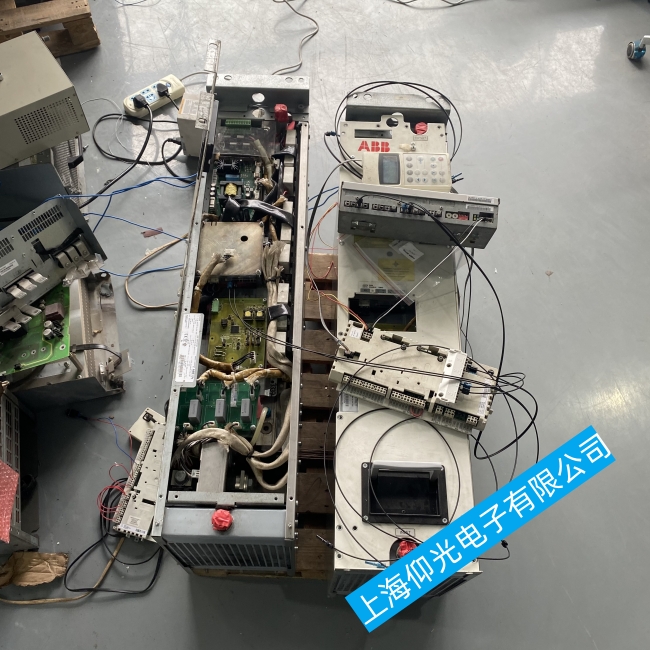

一臺ABB變頻器，型號是ACS510,功率18.5KW。
故障：面板不亮，也不能啟動。
于是檢測兩個模塊，均無異常。
于是先上單相380V交流電，面板果然不亮，風扇也不動，也沒有聽到繼電器的吸合聲音。
測母線P,N端電壓，正常500多伏。因此判斷應該是電源電路故障。
于是拆機，檢測開關電源電路。
先測所有的電解電容，容量均在正常范圍內。
然后再測二極管和三極管，也沒有發現擊穿的。
最后開始測電阻，終于發現開關管V35的S極處連接的兩個電阻R39,R40斷路，絲印是1R00。也就是1歐姆的電阻。找了兩個電阻換上。
上電，但開關電源還是不啟動，電源芯片是UC3844。測其8腳，發現沒有5V基準電壓。
于是先給UC3844單獨上18V直流電壓，測其8腳有5V基準電壓，從而基本判斷電源芯片正常。
再仔細檢查其外圍電路，發現3腳外接電阻R38虛焊，將其焊好。
再次上電，開關電源終于啟動了。面板也正常點亮。風扇和繼電器都正常了。
然后還是空載啟動，測輸出三相均衡。
上三相電，帶電機正常，本次維修結束。
