安徽制造業西門子變頻器故障維修詳解與實戰案例分享
案例1:

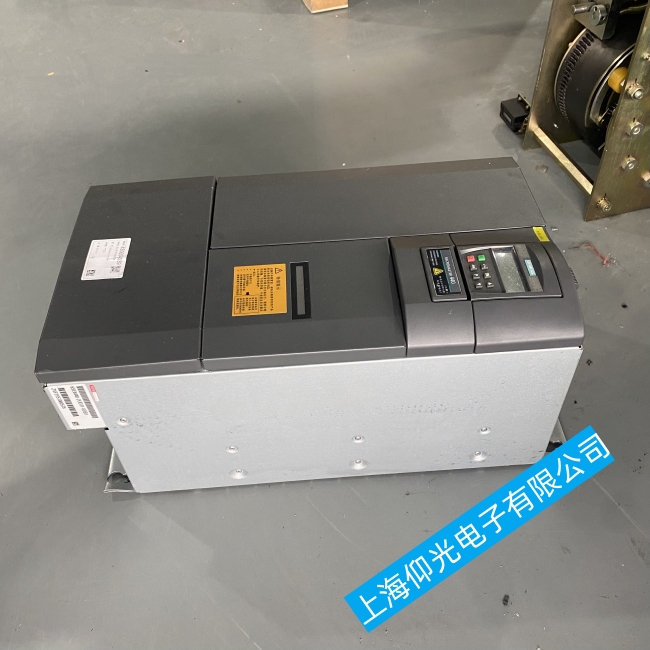

西門子MM430變頻器維修75kW
靜態檢測逆變模塊損壞，整流模塊正常。
檢測發現有一路電阻有損壞的痕跡。
逆變模塊損壞多半是由驅動電路損壞導致的。檢測驅動電路果然經檢測為IOM電阻損壞短路�！@是光禍隔離器4506輸出端的上拉電阻，這個上拉電阻損壞短路，使得4506的輸入無論是高電平還是低電平，輸出端送到T95的信號始終是高電平，這就造成we與WE之間始終為高電平，變頻器運行時，造成同一橋臂2個開關器件同時導通而損壞逆變模塊。更換電阻，驅動電路正常工作。
這個電阻的損壞實屬偶然，損壞的確切原因難以確定，也許是偶然的電火花燒毀，更大的可能性是電阻本身質量問題。電阻損壞短路造成逆變模塊損壞的原因前面已講過。另外，這個電路的設計是上拉電阻經過一個47552電阻后接到4506光禍隔離器的輸出端，保護了光禍隔離器的安全。若沒有這個電阻，上拉電阻直接連在光禍隔離器的輸出端，上拉電阻損壞短路會導致光禍隔離器的損壞。
案例2:
西門子變頻器維修7.5kw
故障現象無顯示。
變頻器高壓直流供電正常，操作盤無任何顯示，而且變頻器控制電路上都沒有低壓直流供電，屬于開關電源電路不工作。
檢測開關管VT漏極D上電壓正常，測得控制極G上無脈沖信號而只有一直流電壓。這UC3844輸出信號不正常，經檢測UC3844損壞，同時開關管也損壞。更換UC3844，更換開關管，設備恢復運行。故障甸剪該故障是由于UC3844損壞后輸出電流高電平，使開關管長期處于導通狀長時間過電流導致開關管損壞造成的。
案例3:
西門子MM420變頻器維修7.5kW
顯示F0003(欠電壓)。
變頻器接入電源，操作盤顯示欠電壓故障。測量三相電源電壓正常，測量PN之間的高壓直流供電也正常。這屬于假欠電壓故障，問題出在電壓檢測保護電路。首先檢測電壓取樣電路，圖8-40為電阻分壓式電壓取樣部分電路。測量3個電阻，阻值基本上未變化，檢測電容器C3，干涸并有較嚴重的漏電現象。將電容器C3;焊下，重新上電，欠電壓故障顯示消失，確定問題就是出在C3電容器上。更換電容器，設備恢復正常
