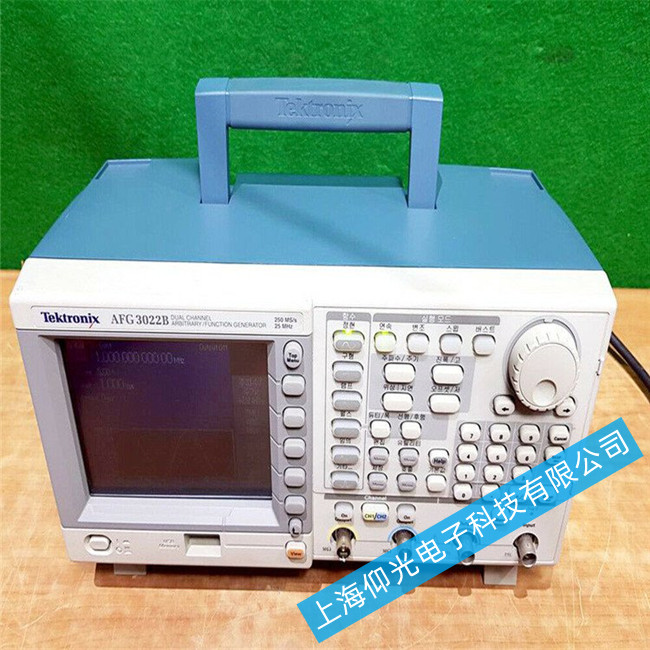

泰克信號發生器AFG3000系列黑屏維修如何修復？
信號發生器是一種能提供各種頻率、波形和輸出電平電信號的設備。在測量各種電信系統或電信設備的振幅特性、頻率特性、傳輸特性及其它電參數時，以及測量元器件的特性與參數時，用作測試的信號源或激勵源，經常和示波器是老搭檔，也是電子工程師們常用的儀器之一。
如果您使用信號發生器中有如下的困惑，可以嘗試按照以下的方法排查：
1、如果按下電源鍵信號發生器仍然黑屏，沒有任何顯示：
1)檢查電源接頭是否接好。
2)檢查電源鍵是否按實。
3)做完上述檢查后，重新啟動儀器。
2、屏幕顯示太暗，看不清：
1)檢查液晶屏的亮度設置值是否太小。
2)在Shift鍵背燈變亮狀態，按Pulse/Utility-顯示設置，進入屏幕顯示設置菜單，然后觸摸點擊亮度菜單標簽，使用數字鍵盤調節信號發生器液晶屏的亮度至合適的狀態。西安安泰信號發生器維修中心小編提示大家，也可以使用方向鍵和旋鈕調節亮度值。
3、性能校驗測試沒有通過：
1)檢查信號源是否在校準周期內（校準周期為1年）；
2)確認是否在測試之前將信號源預熱了至少30分鐘；
3)檢查信號源是否處于規定環境溫度下；
4)檢查測試是否處于強磁環境下進行；
5)檢查信號源以及測試系統的供電是否有強干擾；
6)檢查使用的測試設備的性能是否符合要求；
7)確保使用的測試設備在校準周期內；
8)檢查使用的測試設備是否在其手冊要求的工作條件下；
9)檢查所有的連接是否緊固；
10)查看所有的線纜是否有內部損傷；
11)確保操作符合性能校驗手冊要求的設置和流程；
12)確認誤差計算是否有失誤；
13)正確理解本產品對“典型值”的定義：指產品在特定條件下的性能指標。
4、設置正確但無波形輸出：
1)檢查BNC線纜是否與相應的CH1或CH2通道輸出端口緊固連接。
2)檢查BNC線是否有內部損傷。
3)檢查BNC線與測試儀器是否緊固連接。
4)檢查CH1或CH2通道的Output鍵背燈是否點亮。如果未點亮，按下相應按鍵使其背燈點亮。
5)做完上述檢查后，將Utility-System-開機設置設為“上次值”然后重新啟動儀器。
5、如何以dBm為單位設置波形的幅度？
1)選擇所需通道。
2)檢查通道設置界面中的輸出設置-高阻是否為打開。若是，此時無法以dBm為單位設置波形的幅度，請將高阻選擇為關閉并使用數字鍵盤或方向鍵和旋鈕設置合適的負載值。
3)選擇所需的波形，觸摸點擊幅度菜單標簽，通過數字鍵盤輸入所需的數值以及選擇單位dBm即可。
