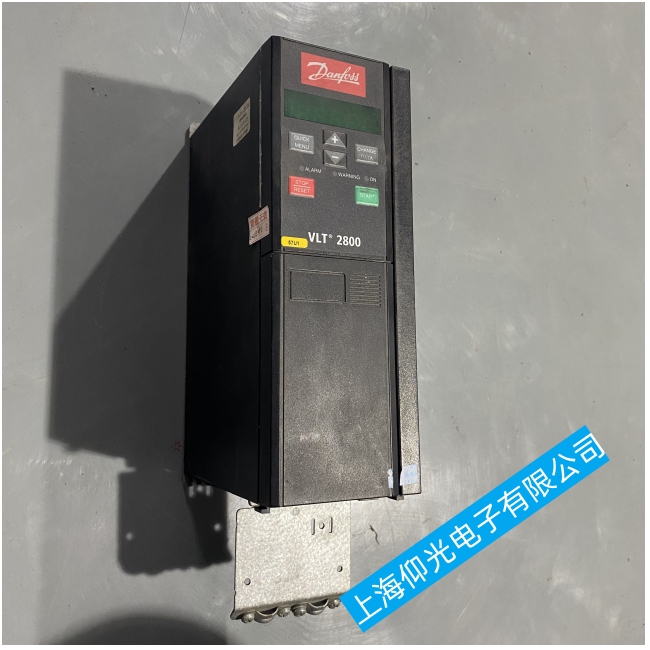

丹佛斯變頻器OC報警過流故障分析維修
故障現象：
（1）重啟時，速度一上升，它就跳閘。這是一種非常嚴重的過電流現象。主要原因是：負載短路和機械零件卡死；逆變器模塊損壞；馬達的扭矩太小了。
（2）通電跳轉，一般不能復位。主要原因有：模塊壞、驅動電路壞、電流檢測電路壞。
（3）當重新啟動時，它不會立即跳閘，而是在加速時跳閘。主要原因是：加速時間設置過短，電流上限設置過小，轉矩補償（V/F）設置過高。
案例分析：
（1）變頻器一啟動就跳“OC”
分析維護：開蓋時未發現燃燒跡象，IGBT（7MBR25NF-120）在線測量無問題。為了進一步判斷問題，在移除IGBT后，以7個單元測量大功率晶體管的開合是很好的。在測量上半橋的驅動電路時，發現其中一個電路與另外兩個電路有明顯的不同。仔細檢查發現，一個光耦合器A3120的輸出引腳與電源負極短路，更換后三個電路基本相同。模塊已安裝并通電，一切運行良好。
（2）當變頻器通電時，它跳“OC”并且不能復位。
分析和維護：首先，檢查變頻器模塊是否有問題。其次，檢查驅動電路是否有異�，F(xiàn)象。估計問題不在這一塊，可能出在過流信號處理部分。移除電路傳感器后，通電，顯示一切正常。因此，認為傳感器損壞。找到新產品并更換后，負載實驗一切正常。
