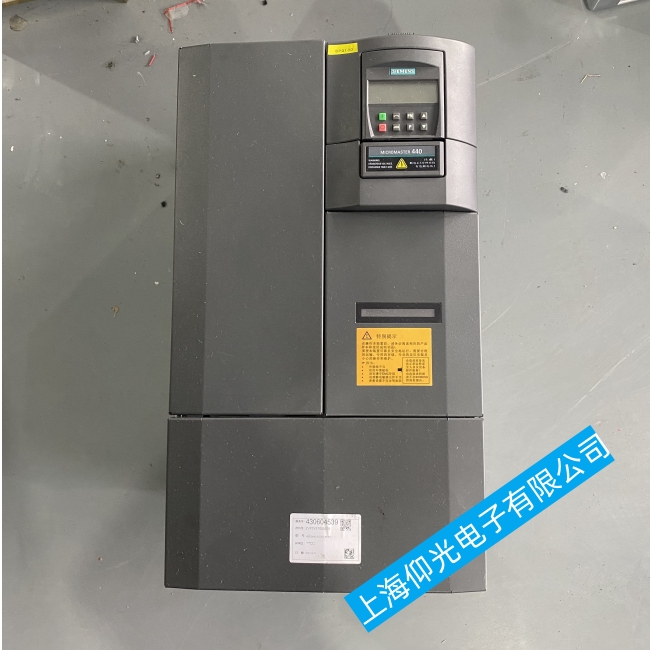

陜西西門子變頻器PROFIBUS總線通訊故障的原因分析及維修方法
在西門子變頻器PROFIBUS總線通訊故障原因可能是因為DP主站異常、硬件問題、或總線干擾導致通訊異常。西門子變頻器維護中出現這種故障的具體常見原因如下：
1、DP主站出現異常,DP主站停機或者正常通訊時DP主站發送無效控制字。
2、變頻器的硬件出現問題。如變頻器通訊鏈路中斷(DP電纜斷線或DP插頭松動等等)或者是PROFIBUS模板與變頻器接觸不良或接插件針腳損壞。
3、干擾問題可能存在以下幾種情況：
（1）變頻器安裝接線不符合規范要求；
（2）變頻器的終端電阻設置不當；
（3）PROFIBUS通訊受到干擾
依據上文，西門子變頻器PROFIBUS總線通信故障的處理方法如下：
第一項是檢測主站是否存在異常，可分為：
①檢測DP主站狀態；
②檢測控制字，控制字的第10位必須為1。
第二項檢測是硬件是否有問題：首先檢測DP電纜斷線或DP插頭是否松動；其次檢測PROFIBUS模板安裝是否正確，是否存在松動；最后檢測PROFIBUS模板是否損壞(如果有其它PROFIBUS模板可以進行交叉測試)
第三項就是變頻器的干擾問題，可以采取以下變頻器維修措施來預防和解決：
（1）檢測DP主站、變頻器是否正確可靠接地，變頻器與電機之間連接電纜最好使用4芯電纜3相+PE線，并使用PE線將變頻器和電機進行接地連接；
（2）檢測PROFIBUS電纜屏蔽層是否可靠接地,PROFIBUS電纜屏蔽層應正確壓接到DP插頭的屏蔽夾中；
（3）檢測PROFIBUS電纜是否與動力電纜走在同一橋架或走線槽中,PROFIBUS電纜應與動力電纜保持一定距離，如果平行布線間距最好大于20cm;
