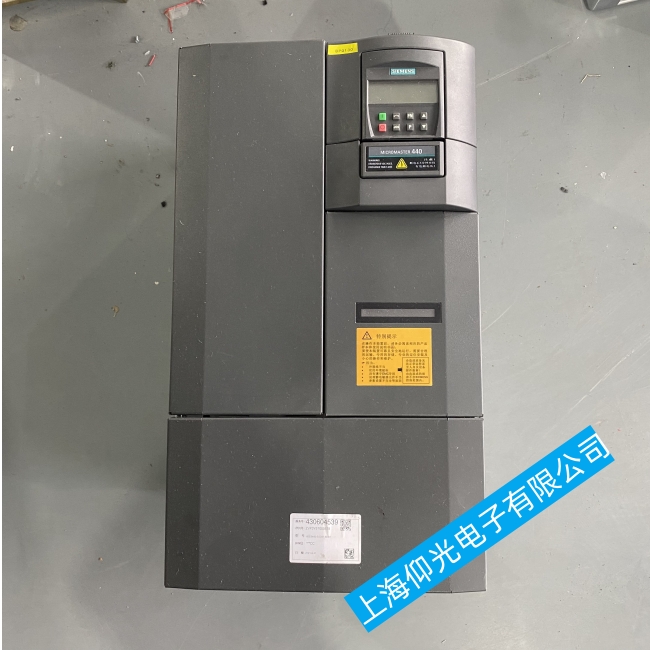

青海祁連山西門子變頻器三相輸入短路故障分析與維修

一、故障現象

R、S、T三相輸入短路，無顯示。



二、原因分析及維修方案

拆開機器發現嚴重的短路現象，整流模塊和IGBT模塊爆裂，短路造成的黑色積炭噴得到處都是，主回路兩個繼電器也爆開，主控板暫時沒有發現問題，但驅動部分燒了好幾處，另外儲能大電容一部分都已發漲，電容板上的兩顆大螺絲接觸處全部燒焦，這就是420系列變頻器的通病，因?yàn)樗�有電量都是要�?jīng)過這兩顆鐵螺絲，一旦鐵螺絲生銹，很容易引起電容的充放電不良，這樣電容發熱，漏電，發漲到最后損壞重要器件就不在話下了，為了防止再次接觸不良打火，在上螺絲同時最好焊上幾股粗銅線并存螺絲位上好，維修觸發板時不知道參數的，可以從控制板上完好的器件與損壞相同的對比，修復該板的正向電壓為4.7伏，負向電壓為-4.44伏，更換損壞的設備后，可以加電試驗，試驗步驟按主回路主控制空載，負載分別運行檢測。

加電試驗前為保證器件安全，防止重要設備再次損壞，不宜臨時安裝大容量電容器，宜使用兩個小容量電容器，為了保護IGBT，電容到IGBT的供電回路最好是串聯一保白熾燈泡，這樣就可以加大電容了，通電有后如果顯示正常，可以啟動變頻器，再測量6個觸發市制脈沖，如信號正常，就可以去掉電容與IGBT之間的燈泡，裝上大電容進行空載運行，正常運行后，再接負載運行，一般在調試機器后恢復正常
