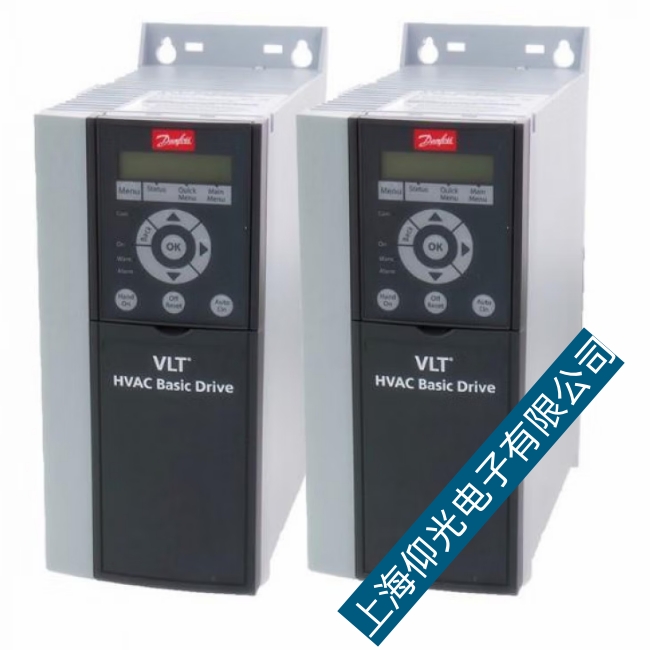

丹佛斯變頻器OC報警過流故障分析維修
故障現象：
(1))再啟動時，速度一增加就跳閘。這是一種非常嚴重的過電流現象。主要原因有負載短路、機械零件卡死、逆變模塊損壞、電動機的轉矩過小等現象引起。
(2)通電就跳，這種現象通常不能復位，主要原因有：模塊壞、驅動電路壞、電流檢測電路壞。
(3)重新啟動時并不立即跳閘而是在加速時，主要原因有：加速時間設置過短、電流上限設置過小、轉矩補償(V/F)設定較高。
案例分析：變頻器一啟動就跳“OC”
原因分析以及應對措施：打開機蓋沒有發現任何燒壞的跡象，在線測量IGBT(7MBR25NF-120)基本判斷沒有問題，為了進一步判斷問題，把IGBT拆下后測量7個單元的大功率晶體管開通與關閉都很好。在測量上半橋的驅動電路時發現有一路與其他兩路有明顯區別，經仔細檢測發現一只光耦A(yù)3120輸出腳與電源負極短路，更換后三路基本一樣。模塊裝上上電運行一切良好。
(4)變頻器通電就跳“OC”且不能復位。
分析與維修：首先，逆變模塊沒有檢測出問題。其次，驅動電路沒有異常。可能是在過流信號處理部分，拆下電路傳感器并通電后，顯示一切正常，我們認為傳感器已壞，找一個新的并更換它。加載后進行負載測試一切正常。
