海南三亞施耐德變頻器無輸出故障怎么維修：

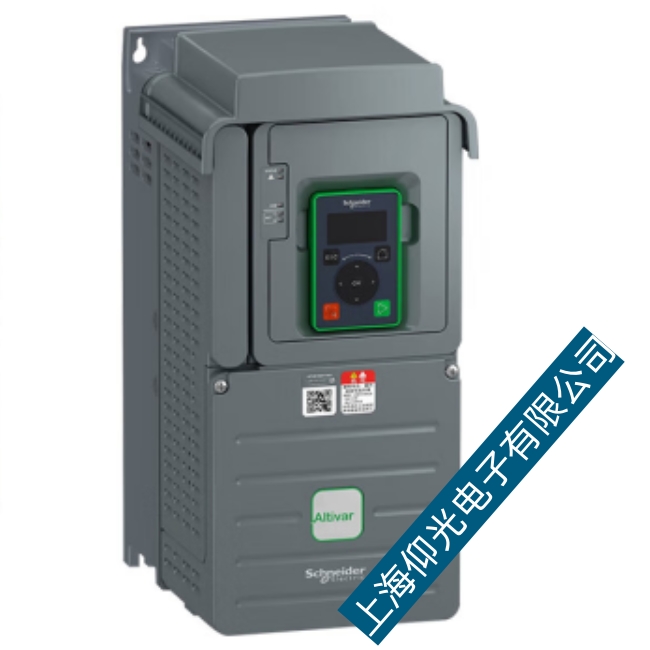

故障現象：最近收到ATV71HD75N4Z變頻器，客戶說是這臺變頻器上電，有時跳空開，有時開機無輸出。

檢測過程：
將該變頻器拆開，檢測變頻器的整流模塊、逆變模塊，測試二極管特性好。將變頻器送電，顯示正常，變頻器運行一段時間，測量UVW端子，無輸出電壓。過了一會，變頻器前級空氣開關跳脫。

故障分析：
判斷可能原因如下
1、電解電容毀壞。

2、逆變模塊毀壞。

3、驅動卡毀壞。

4、主回路連接不良。

修理方法：
1、把變頻器全部拆下，靜態測試整流模塊，逆變模塊。同時進行觸發整流和逆變模塊，測試結果良好。排除逆變模塊損壞的可能。

2、將電解電容拆下，檢測電容外觀，沒有破損的痕跡，也沒有電解液體外流現象，然后進行充放電測試，電解電容性能良好。

3、檢測結構件，處理結構件上腐蝕痕跡，然后發現結構件上很多地方被腐蝕，在連接P和P1出的銅牌片處，有明顯打火的痕跡，螺絲松動。因此，跳空卡就是連接件松動原因造成。

4、將驅動卡拆下，單板測試，發現沒有輸出，因此，無輸出肯定是驅動卡損壞。

維修過程：
變頻器徹底清洗后，安裝整流模塊、逆變模塊、電容。然后安裝連接件和維修后的驅動卡，等整機安裝好后，經過測試，符合通電條件。給變頻器通電，啟動，輸出電壓平衡，使負載達到額定電流，變頻器正常發熱。變頻器恢復正常工作。
