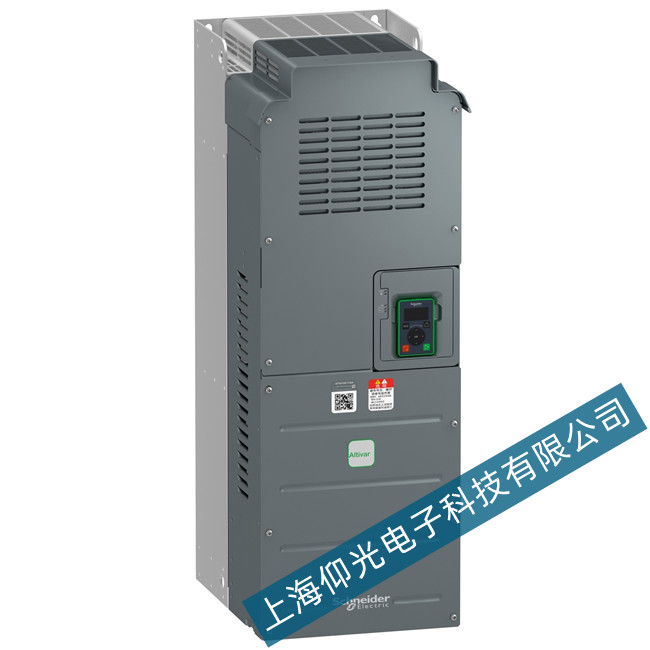

施耐德ATV610變頻器過熱報警OHF代碼修理

1、故障代碼：OHF(變頻器過熱故障)

產生故障的原因：檢查電動機負載;檢耷變頻器散熱風扇工作是否故障的原因：由于電動機負載太重或變頻器散熱不佳,導致變頻器功率部分溫度過高。

解決故障的方法：檢查變頻器通風是否良好,是否有污物堵塞查變頻器運行的環境溫度是否過高,采取適當措施降低環境溫度,保證變頻器運行環境的清潔,當發生變頻器過熱故障時,應等待變頻器溫度降下來后再起動變頻器。

2、故障代碼：OLF(電機過載故障)

產生故障的原因：由于電動機中的電流過大而觸發了變頻器內部的電動機熱保護。

解決故障的方法：檢查電動機的負載情況;檢查變頻器的電動機熱保護參數設置;應等待電動機冷卻后再起動電動機。

3、故障代碼：SCF(電動機短路故障)

變頻器根據短路程度的不同,可顯示SCF1電動機短路;SCF2有阻抗短路;SCF3接地短路。

產生故障的原因：電動機或變頻器到電動機的電纜絕緣問題;電流互感器故障;電源板包括|GBT功率部分故障;控制板故障。

SCF1：當變頻器輸出相間或輸出對地發生短路,用硬件檢測此故障并快速響應(幾個微秒),觸發故障的電流閾值在變頻器3~4倍的額定電流之間。

SCF2：變頻器因為變頻器輸出相間或輸出相對地發生阻抗短路,使用軟件檢測此故障,時間幾個毫秒,變頻器輸出接地可能的原因有：電動機本身的短路;過長的電動機電纜,如果有多個電動機并聯,電動機與變頻器之間的電纜長度超過80米,而未使用電動機電抗器或變頻器輸出側的正弦波濾波器來降低接地漏電流。

SCF3：當電動機起動或運行時,檢測變頻器輸出與地發生短路,變頻器檢測到輸出對地有大的漏電流。

解決故障的方法：檢查變頻器到電動機之間的電纜絕緣;檢查電動機絕緣;如果電動機與變頻器之間的電纜過長,應使用電動機電抗器或變頻器輸出側的正弦波濾波器以降低接地漏電流;降低變頻器的開關頻率,檢查GBT功率部分是否正常。
