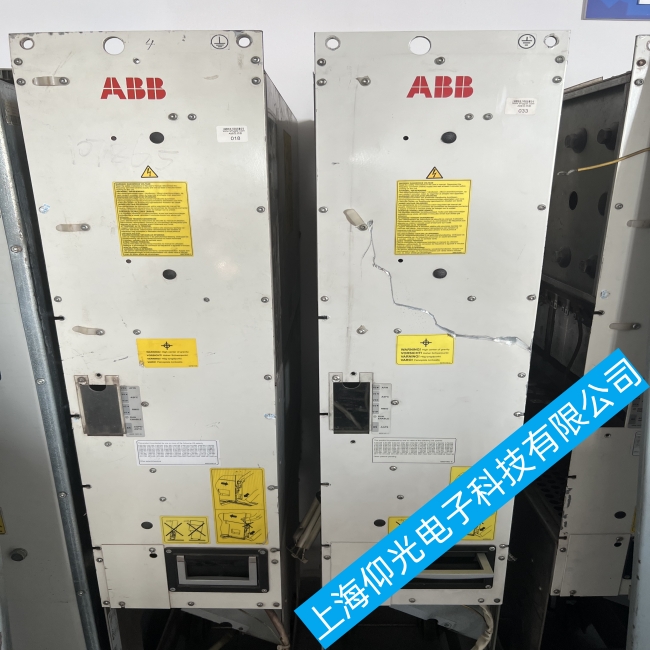

一、ABB變頻器故障顯示的指示燈和顯示屏
當變頻器檢測到非正常的狀態發生,將會通過操作面板上的LED指示燈顯示出來，同時面板上的LCD液晶顯示屏也會顯示出來對應的故障代碼和報警字之類的消息。
顯示出來的狀態，和異常的狀態嚴重程度有對應關系，一般分為報警和故障，報警是提示類型的，而故障往往是要停機的。使用者可以根據狀態的消息弄清楚里邊內容，如果是輕微的,可以忽略甚至禁止它繼續動作。如果是嚴重的,需要馬上停機檢查處理。
1、LED紅燈常亮~代表有“故障’發生
當變頻器檢驗到有一個非常嚴重的問題發生，或者它認為有故障存在，就會做出對應的反應：
①：紅色LED燈常亮或者閃爍
②：在參數組Group30里邊,提供了一些變頻器能反應到的故障功能，同時可以用戶自己定義變頻器的反應動作，0305-0307可以查到對應的故障字。
@：控制面板會顯示出來對應的故障代碼。
④：如果電機正在旋轉,發生故障后電機會停止工作。
故障發生后操作：
控制面板上出現故障代碼后,只要按下“菜單MUNU”、“確認（ENTER）”、“上T”、“下這些任何一款按鍵,故障都會被清除一下顯示狀態。但是如果沒有徹底清除掉故障的狀態點，過了幾秒鐘以后，故障消息仍然會再次顯示在面板上。
2、LED綠燈不停閃爍〜代表有“報警”發生報警對比故障而已，并不算太嚴重，它往往是建議用戶，提醒用戶類型的，一般不會直接造成停機。
①：控制面板或者變頻器本體上的LED綠燈不停閃爍。（需要注意的是，如果操作錯誤，也可能會引起）。
②：同樣有報警字在0308-0309里邊可以查詢到。
③：可以使用控制面板,查詢具體的報警內容和消息。
發生報警了以后,即使什么動作都不做，幾秒鐘以后,面板上會自動消失，但是如果報警狀態始終存在著，報警的狀態又很快會回到控制面板上。
3、如何清零故障，讓它復位
①自動復位
ACS510系列的變頻器，可以對一些故障類型進行自動清理復位，具體功能細節，可以通過參數組31來設置實現。比如3108,可以通過EXl,EX2這些外部端口來復位故障，如果剛好這些故障是處于有效的狀態，復位故障后，變頻器會即刻恢復工作狀態，電機旋轉，不排除會帶來一定危險，一定要慎重使用。
3108AREXTERNALFAULT（外部故障復位）
設定外部故障自動復位功能是否啟動。
0=DISABLE（禁止）-不允許自動復位。
1=ENABLEf允許）-允許自動復位。
在參數3103所設的延時時間過后，故障（EXTERNALFAULT1或EXTERNAL
FAULT2外部故障1或外部故障2）被自動
②消除紅燈措施
有故障發生后，LED紅燈可能是常亮或者閃爍狀態,如果是常亮的，按控制面板上的復位鍵RESET可能會消除。
不管是紅燈常亮或者閃爍，斷電5分鐘以上，讓電容里邊的電量徹底放光，芯片處于初始狀態，重新上電，如果故障已經消失，紅燈也會恢復熄滅的正常狀態。
③其他方式消除故障狀態
參數1604FAULTRESETSEL（故障復位選擇），可以設置不同的故障復位方法，來實現消除故障的狀態,比如可以通過數字輸入端口或者一些通訊模式來實現，這種方法對于變頻器和PLC之類裝置一起使用的時候比較好用。同樣要注意的是，如果故障消失了，使用這些外部的復位方法來復位，不排除電機突然啟動，一定要留意人和設備的安全性。
4、查看歷史故障記錄
Group04參數組,還可以查看歷史故障記錄,其中0401代表最后一次發生的故障，0402是倒數第二次發生的故障,0430是倒數第三次的。這樣在變頻器發生故障的時候，可以進入這三個參數里邊，查看是否最近三次故障情況一致，擴展思路來找出故障原因。
歷史故障記錄,也可以通過人工操作來清除掉,方法如下：
通過控制面板，找到里邊的參數0401,然后按下編輯EDIT鍵，接著同時按下門鍵,選擇保存SAVE鍵來完成歷史故障的清零操作。
報警校正步驟如下：
1：決定報警是否需要任何校正行為（并不是總要求需要又校正行為）。
2：使用報警列表找到問題的原因。
二、ABB變頻器故障代碼和故障分析
1、ABB變頻器控制面板上顯示:FOOl
內容：OVERCURRENT過流
報警意義：變頻器的輸出電流過大，已經超過了變頻器允許的跳閘上限值，限制電流的控制器被激活了。
診斷方向：檢查電機和相關負載是否超標。
檢查建議：(1)加減速時間過短，適當設定長一點；加速時間1(ACCELERTIME1)對應參數2202
(2)檢查電動楣口主電纜是否存在絕緣不好,存在漏電,或者主線路過長,或者接錯線位置等。
(3)在高溫環境，比如變頻器使用的場所溫度超過了40。，或者海拔比較高，這時候需要放大一號功率來使用，相當于變頻器降容使用才可以正常工作。如果和平時一樣使用，可能會產生過流問題。
(4)機械負載方面，不能超過電機的額定扭矩，否則也會引起變頻器這頭過流保護。
2、ABB變頻器控制面板上顯示:F002
內容：OVERVOLTAGE過壓
報警意義：變頻器的輸入電壓超過一定范圍了，母線電壓太高了，過電壓的保護控制器被激活了。
診斷方向：
輸入的靜態電源電壓過高或者中間母線瞬態電壓過壓。
減速時間太短了。
電壓和閥值：對于200V的變頻器而言，中間母線直流電壓的跳閘值是420
V,而40OV的變頻器中間母線直流電壓的跳閘值是840V,電壓超過了閥值就
會報F0002o
檢查建議：(1)檢查過電壓保護控制器的閥值設定范圍
(2)檢查輸入交流電源的穩態和瞬態電壓大小
(3)減速時間設定過長,減速時間1(2203Dcelertimei)和減速時間2
(2206LERTIME2)這兩個參數設定太小了，調大一點。
(4)頻繁制動負載，需要外加制動單元和制動電阻，如果不加，減速時間又不
合理，也可能會出現2002報警，另外要禁止母線直流過電壓保護功能。
3、ABB變頻器控制面板上顯示:F003
內容：devovertemp過溫
報警意義：代表底部散熱器的溫度超標了，超過了135。C
診斷方向：散熱器的溫度太高了,上邊的熱保護開關動作了。R1-R4為
115℃,R5-R6為125oCo
檢查建議：
查看風扇是否正常工作，或者風速上匕較低。
變頻器的空氣流通回路受阻,比如變頻器里邊有雜物。
散熱器堆滿積塵。
變頻器的使用環境溫度比較高。
電動機工作在超負荷狀態。
4、ABB變頻器控制面板上顯示:F004
內容：SHORTCIRC短路,輸出主回路短路診斷方向：電動機的主回路線路或者電機內部有短路，實際變頻器主功率模塊有問題也會產生這類報警。
檢查建議：拆掉變頻器UVW端的主電纜，單獨用絕緣搖表測量線路和電動機相間絕緣電阻，是否高于5兆歐，在變頻器和電機之間沒有連接主電纜的時候，單獨給變頻器供電，看看變頻器是否有F003報警來區分故障點是否在變頻器本身。
5、ABB變頻器控制面板上顯示:F005
屬于廠家保留參數，發生這類故障，建議初始化一下，如果還不行，就更換主板。
6、ABB變頻器控制面板上顯示:F006
內容：DCundervolt直流母線欠壓，低于動作的閥值。
診斷方向：輸入的電源電壓和母線電壓
輸入的電源AC缺相。
直流回路的熔斷器已經熔斷。
輸入的電源電壓偏低。
母線電容老化或者容量不足。
加速時間太短。
