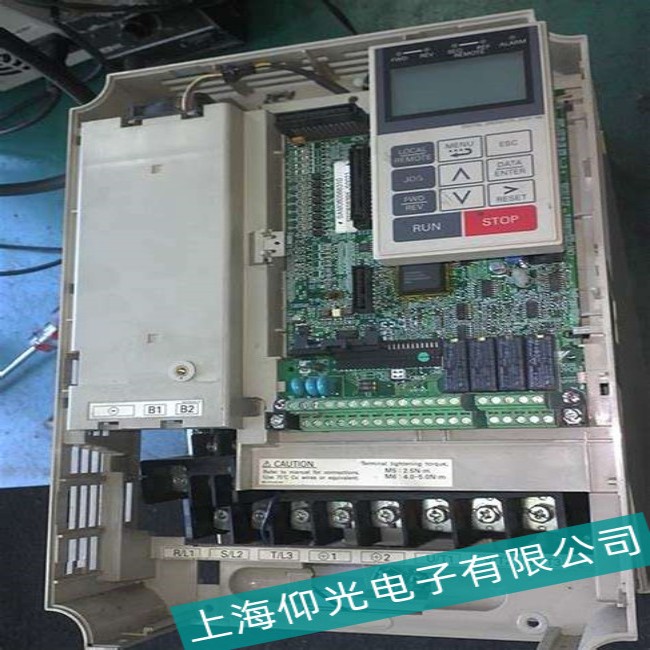

維修安川變頻器-CIMR-F7B40P4顯示OL過載如何處理
（1） 變頻器顯示OL即過載，主要用于逆變器輸出電流超過額定值，且持續流通超過規定的時間，為了防止逆變器器件、電線等損壞，要停止變頻器工作。具體分以下三種：
① 電流超過額定電流150%且持續60s，就報OL1故障，說明電機過載；
② 電流超過額定電流180%且持續10s，就報OL2故障，說明變頻器過載；
③ 電流超過額定電流200%且持續5s，就報OL3故障，說明系統過載，也就是鋼結構力矩保護。
不管哪一種過載，都是由于負載的GD2(慣性)過大或因負載過大使電動機堵轉而產生，所以說對于已經投入運行的變頻器出現的故障，就必須檢查負載的狀況；對于新安裝的變頻器出現這種故障，很可能是V/F曲線設置不當或電機參數設置有問題。比如一臺新安裝的變頻器，其驅動的是一臺額定參數是220V/50Hz的變頻電機，而變頻器出廠時設置為380V/50Hz，導致電機運行一段時間后出現磁飽和使電機轉速降低、發熱而過載。

（2） 變頻器顯示GF即負載對地短路，其具有瞬態功能，也就是三相相電流偏差大于50%額定電流。具體原因有以下幾種：

① 電機絕緣不好或三相相間不平衡；
② 變頻器異常，主要為控制回路部分。
