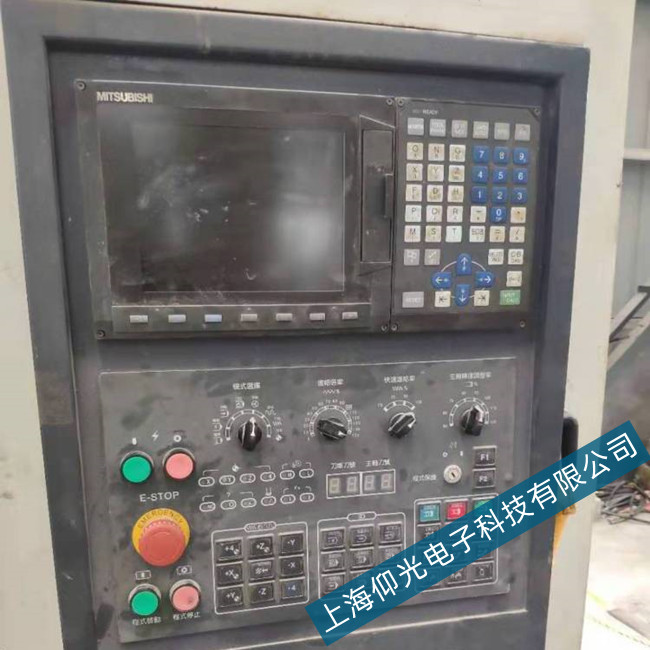

三菱數控系統維修-常見報警代碼維修分析
#1060 ――該參數特別重要。其功能是“執行系統啟動的初始化”
功能有2：其一是根據#1001——-#1043的設定值進行參數的初始化。其意義是在#1001——-#1043中已經設置了NC軸數和主軸數，在設置了#1060后，各伺服軸和主軸的參數自動顯示在屏幕上。否則不調出各伺服軸和主軸的參數。
其二是對加工程序和刀具補償數據進行格式化。而輸入標準固定循環。
三菱數控系統常見報警代碼：
在準確的設置了#1001——-#1043參數后必須按提示設置#1060。#1155=100 #1156=100
三菱NC系統規定 的固定信號地址如下：
1軸原點 X18 1軸＋限位 X28 1軸－限位 X20
2軸原點 X19 2軸＋限位 X29 2軸－限位 X21
3軸原點 X1A 3軸＋限位 X2A 3軸－限位 X22
4軸原點 X1B 4軸＋限位 X2B 4軸－限位 X23
三菱系統報主軸驅動器故障維修：
#2073――設置原點信號地址
#2074――設置正限位信號地址
#2075――設置負限位信號地址
#1226的BIT5=1（使以上設置有效）
1.2伺服電機參數設置：
#2219――（位置編碼器分辨率）
#2220=――（速度編碼器分辨率）
#2225=―――（電機型號）
#2236――（所連接的回生制動電阻或電源單元型號）
1.3與主軸有關的參數
當系統配有主軸時必須設置下列參數：
#1039――（設定系統有幾個主軸）；
#3024――（設定所連接的主軸類型
#3024＝1.總線連接即伺服主軸）
#3024=2 模擬輸出即變頻主軸）
#3237=0004 （PLG有效）
#3238=0004 #3025＝2 （編碼器反饋串聯通信有效。顯示主軸實際轉速）
#3239――主軸伺服驅動器類型
#3240――主軸電機類型
#3241――所連接的制動單元或制動電阻類型
